共振時はXL=XCなので全インピーダンスはR、I=V/R。CとLの電圧は同じ大きさで逆相となり、両者を直列に含むab間の電圧Vabは零となる。

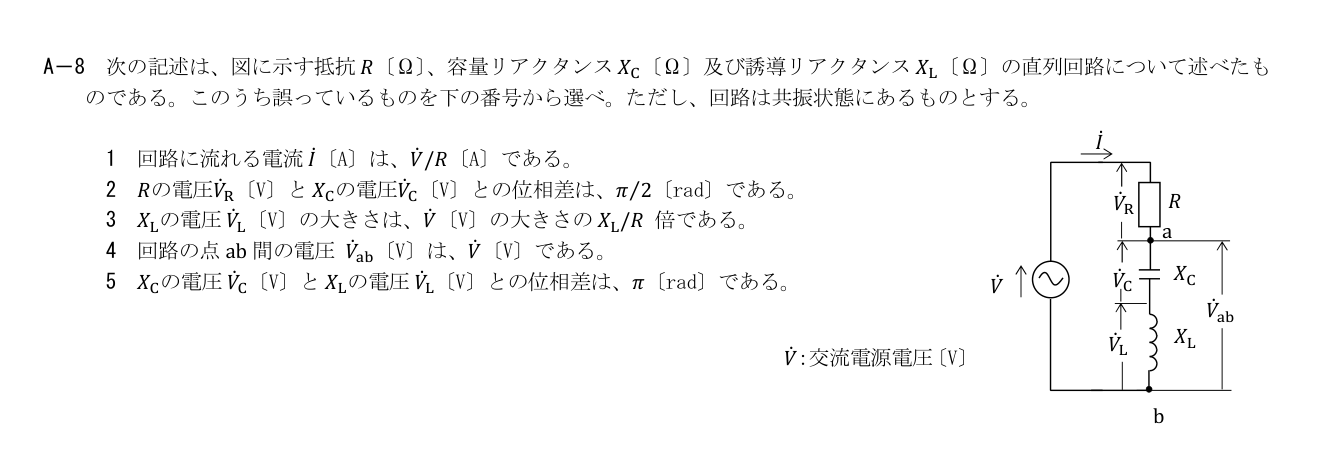

2026年9月試験 第一級総合無線通信士 無線工学の基礎 問8(a)
難度
やや難
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
共振時の全インピーダンスはRなのでI=V/R。
- 2
2
抵抗両端電圧は電流と同相、容量両端はπ/2遅れる。
- 3
3
リアクタンス素子の電圧の大きさはI·XL=|V|XL/R。
- 4
4
abはCとLの直列区間である。共振時はVab=j(XL−XC)I=0となるので、電源電圧Vに等しいとする記述は誤り。
- 5
5
LとCの電圧は同じ大きさで逆向き、位相差π。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級総合無線通信士 2026-09期 kiso A8（問題・正答）。原図・数式・候補語群は公式PDF原画像を正本とし、解説は私的草稿。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
