第二級総合無線通信士2026年3月試験無線工学の基礎問 10(a)

2026年3月試験 第二級総合無線通信士 無線工学の基礎 問10(a)

難度標準

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

解説本文

展開
解説Layer 1

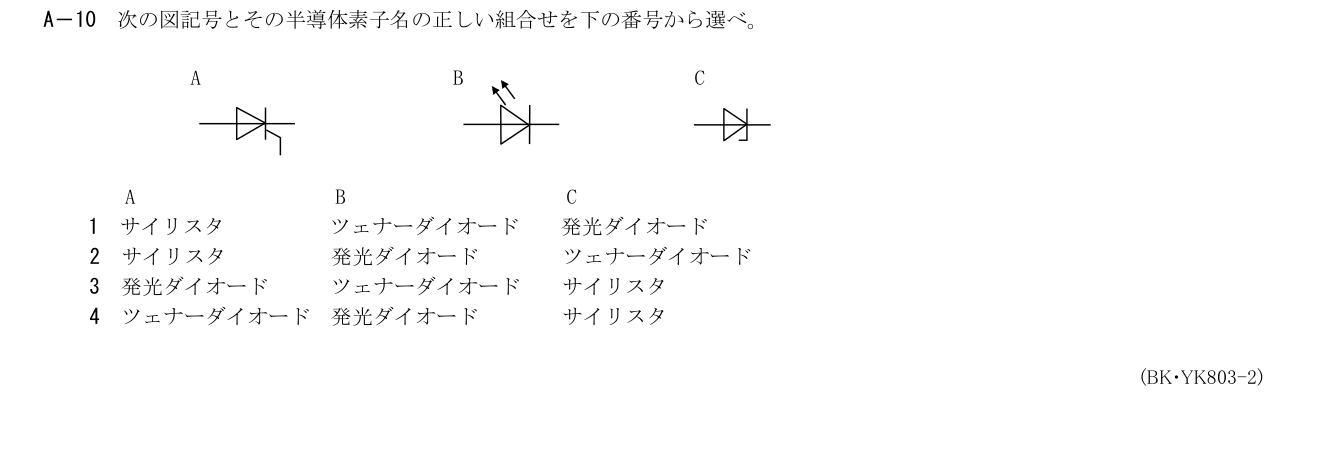

原図の追加端子と陰極線・光の矢印を区別する。ゲート端子を持つAがサイリスタ、外向き二矢印のBがLED、陰極線を折ったCがツェナーダイオード。

各選択肢の解説

1

1

Aのゲート付きサイリスタは合うが、Bは外向きの光の矢印を持つ発光ダイオード、Cがツェナーダイオードであり逆である。

2

2

Aはゲート端子のあるサイリスタ、Bは外向き矢印の発光ダイオード、Cは折れ曲がった陰極線のツェナーダイオードで全て合う。

3

3

Aは発光の矢印を持たずゲートを持つ。BにもCにも示された名称が合わない。

4

4

Bは合うが、Aはサイリスタ、CはツェナーダイオードなのでA/Cが入れ替わっている。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

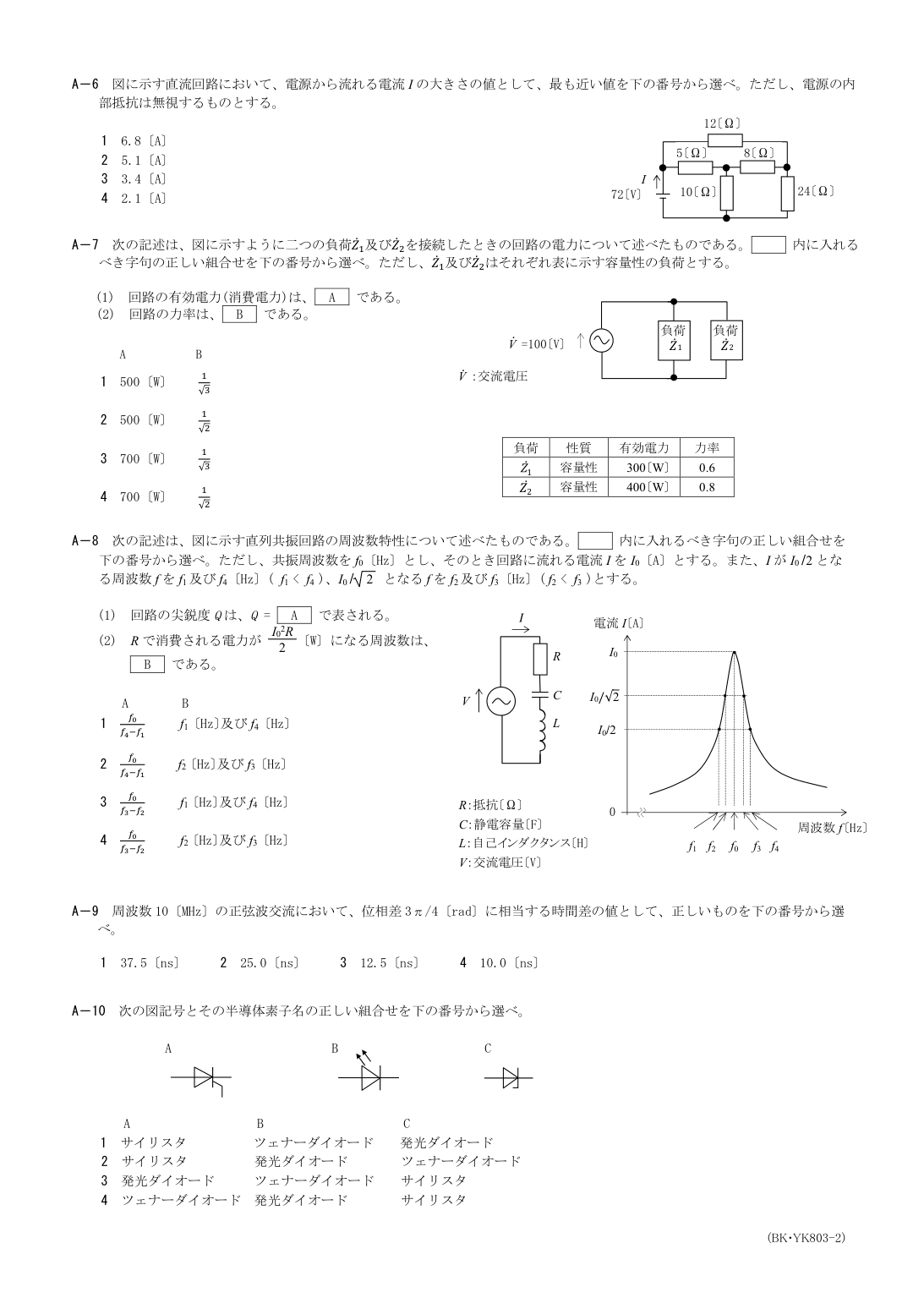

出典:公益財団法人日本無線協会 第二級総合無線通信士 2026-03期 kiso A10(問題・正答)。原図・数式・候補語群は公式PDF原画像を正本とし、解説は過去問AIの独自草稿。

制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
