第二級総合無線通信士2026年3月試験無線工学の基礎問 11(a)

2026年3月試験 第二級総合無線通信士 無線工学の基礎 問11(a)

難度標準

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

解説本文

展開
解説Layer 1

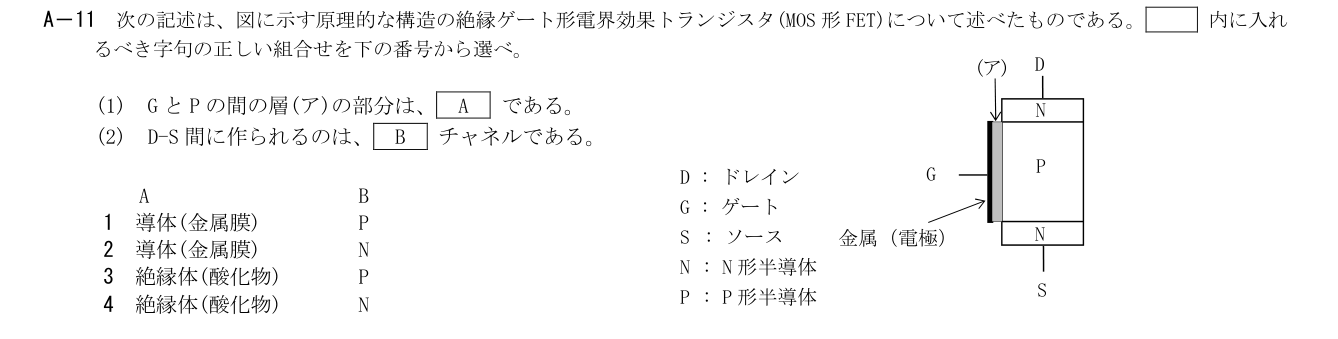

MOSは金属・酸化物・半導体の積層で、Gと基板の間を酸化物で絶縁する。原図ではP形基板にN形D/Sを設けるのでNチャネル形である。

各選択肢の解説

1

1

Gの金属電極とP形基板との間は絶縁酸化膜であって導体ではない。図のD/SがN形なのでチャネルもNである。

2

2

Nチャネルは合うが、ゲートと基板を隔てる層を金属導体とした点が誤り。

3

3

絶縁酸化膜は合うが、N形のD/S間に形成するのは電子を担体とするNチャネルである。

4

4

ゲート下の酸化物は絶縁層である。P形基板上でN形のドレインとソースを結ぶNチャネルを作る構造に合う。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

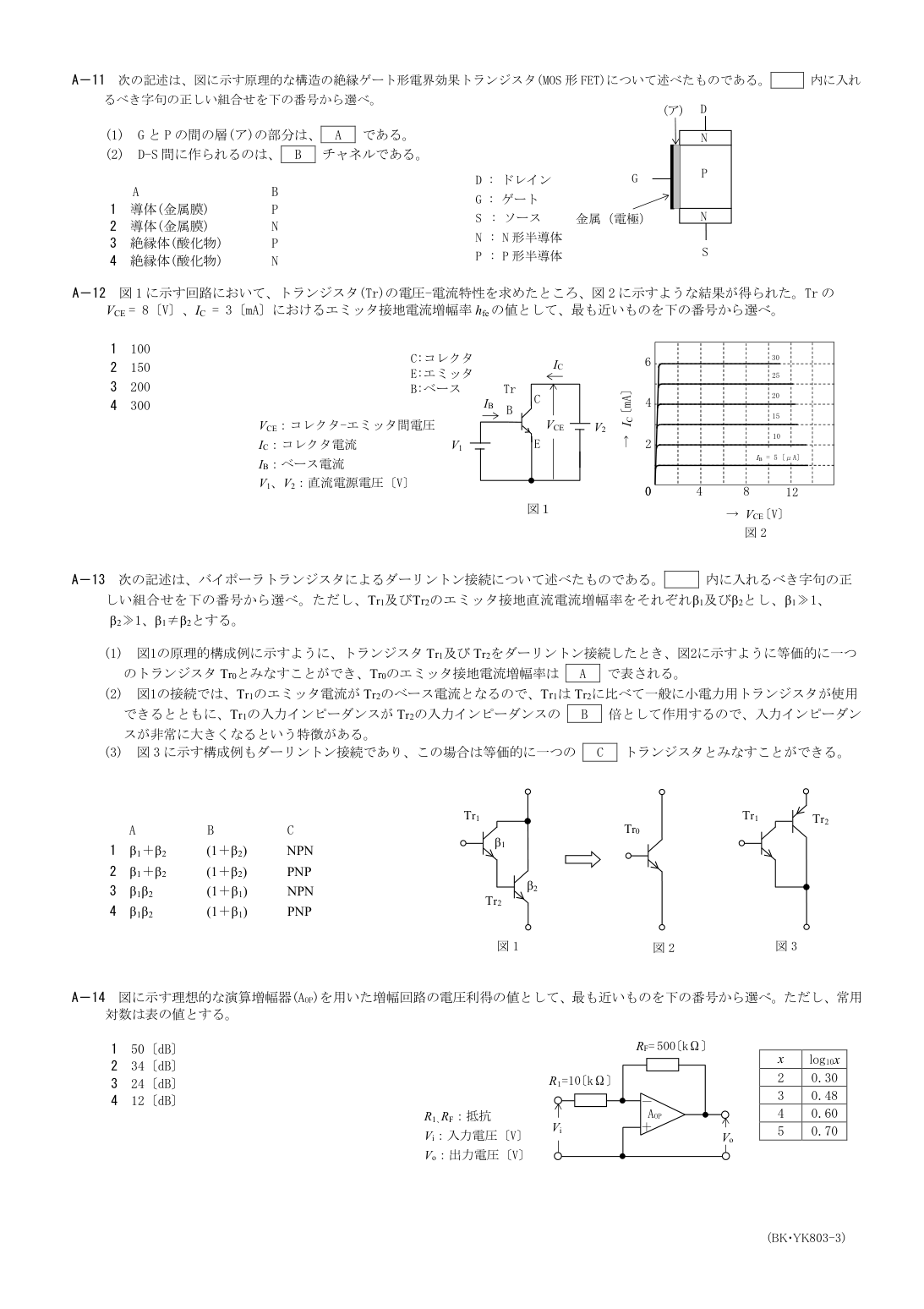

出典:公益財団法人日本無線協会 第二級総合無線通信士 2026-03期 kiso A11(問題・正答)。原図・数式・候補語群は公式PDF原画像を正本とし、解説は過去問AIの独自草稿。

制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
