第二級総合無線通信士2026年3月試験無線工学の基礎問 13(a)

2026年3月試験第二級総合無線通信士無線工学の基礎問13(a)

難度

標準

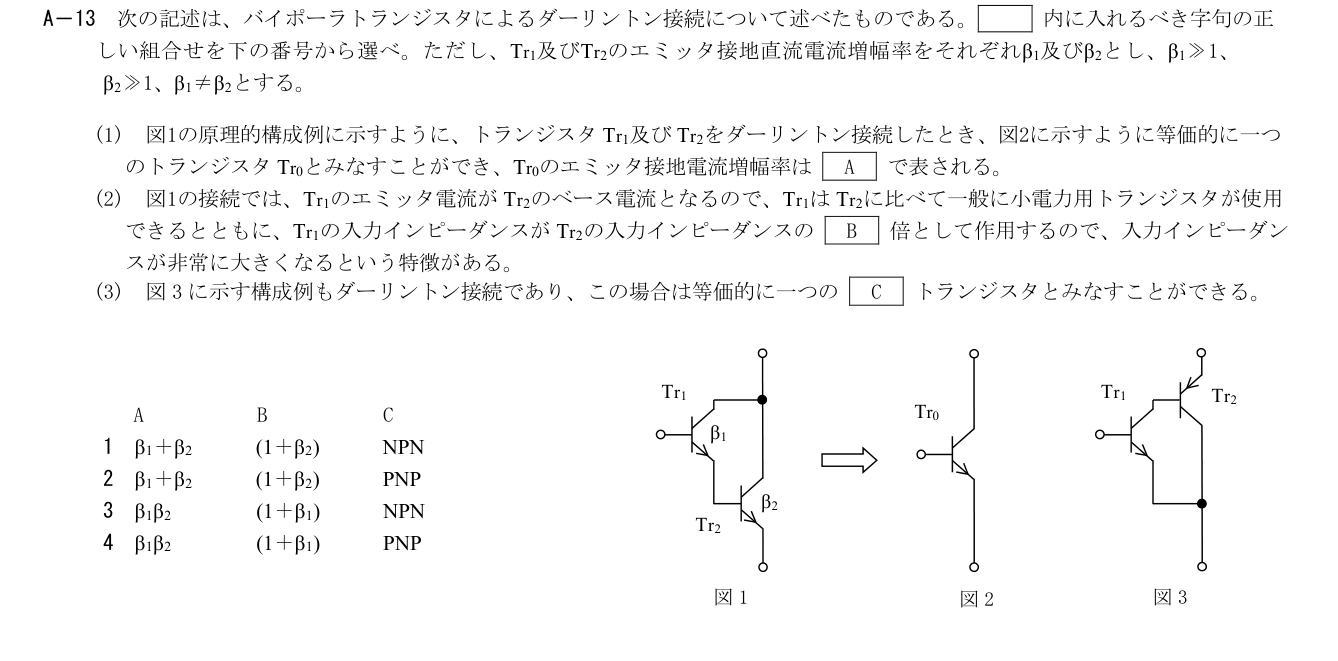

原問題画像の本文・図・式・選択肢を確認して答える。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

図1ではIB2=IE1=(β1+1)IB1、全コレクタ電流比はβ1+β2(β1+1)≈β1β2。

詳細Layer 2

展開

後段入力は1+β1倍で前段へ反映される。図3はNPNとPNPの複合接続だが、入力ベース電流と外部主電流の向きをたどると全体はNPN相当。内部のPNP素子だけで全体の型を決めない。

1: 1
図3をNPN相当とする点は合うが、増幅率は和でなく大きなβの条件で積β1β2。入力側への反映係数も1+β1である。
2: 2
増幅率を和とし、反映係数を1+β2とした点が違う。図3の複合素子はNPN相当である。
3: 3
図1の電流増幅率の積と反映係数が合う。図3も入力NPNのベースへ電流が入り、上側外部端子から下側共通端子へ主電流が流れるNPN相当の複合接続である。
4: 4
積β1β2と1+β1は合うが、図3は内部の出力素子がPNPでも複合素子全体ではNPN相当であり、PNPとした点が違う。
