第二級総合無線通信士2026年3月試験無線工学の基礎問 12(a)

2026年3月試験 第二級総合無線通信士 無線工学の基礎 問12(a)

難度標準

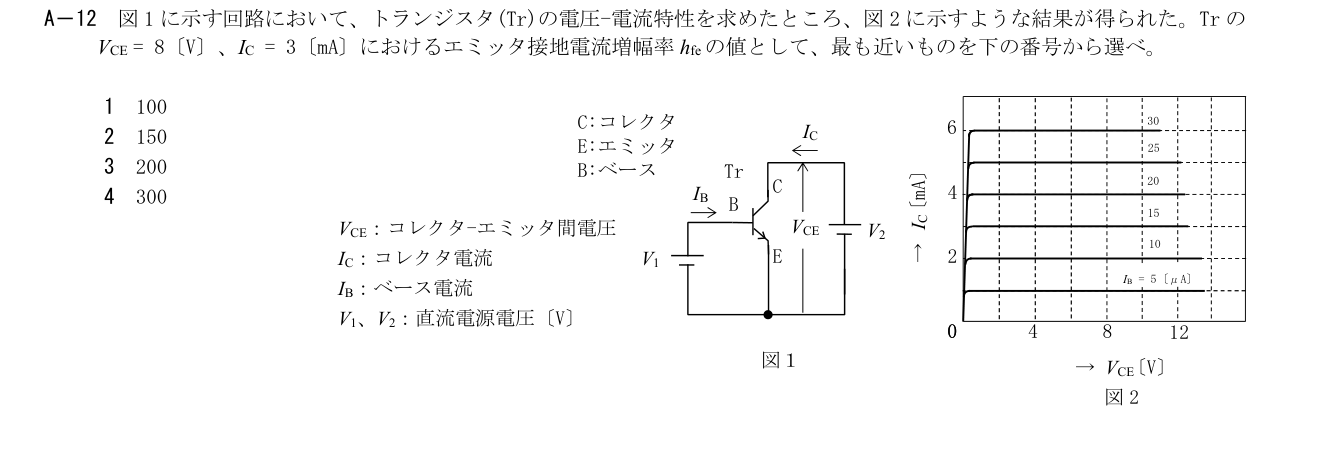

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

解説本文

展開
解説Layer 1

VCE=8 Vの縦線上でIC=3 mAとなる曲線からIB=15 μAを読む。hfe=IC/IB=200。

各選択肢の解説

1

1

原図のIC=3 mAを通る特性はIB=15 μA。比は200であり100ではない。

2

2

IC/IB=3×10^-3/(15×10^-6)=200なので150にはならない。

3

3

指定動作点はIB=15 μAの曲線上にあり、直流電流比は200となる。

4

4

300という値にはIB=10 μAが必要だが、図の3 mAの曲線ラベルは15 μAである。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

出典:公益財団法人日本無線協会 第二級総合無線通信士 2026-03期 kiso A12(問題・正答)。原図・数式・候補語群は公式PDF原画像を正本とし、解説は過去問AIの独自草稿。

制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
