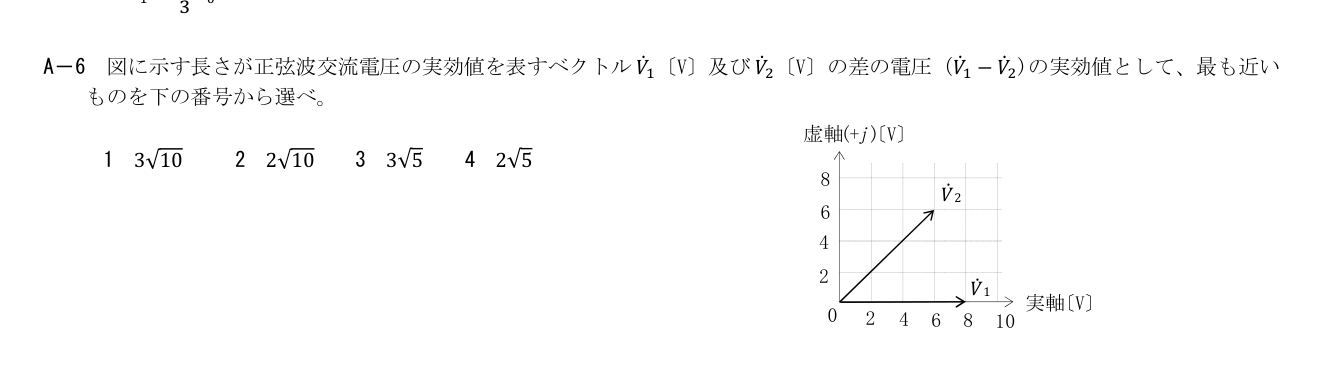

原図の各成分を読むとV̇1=(8,0)、V̇2=(6,6)。実効値ベクトルの差は(2,−6)で、その長さ√40=2√10 Vが差電圧の実効値。
2026年9月試験 第二級総合無線通信士 無線工学の基礎 問6(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
実数部の差は2 V、虚数部の差は−6 Vで、長さは√40=2√10 V。3√10ではない。
- 2
2
V̇1=8+j0、V̇2=6+j6から差は2−j6 V。長さ√(2²+6²)=2√10 Vとなる。
- 3
3
ベクトルの差を直交成分ごとに取ると2−j6 Vであり、長さ3√5ではない。
- 4
4
差の虚数成分は−6 Vあるので、絶対値は6 Vを超え、2√5 Vでは小さすぎる。
