出力は接地側C2の端子電圧なのでeo/ei=Z2/(Z1+Z2)。
2026年9月試験 第二級総合無線通信士 無線工学A 問14(a)
難度
標準

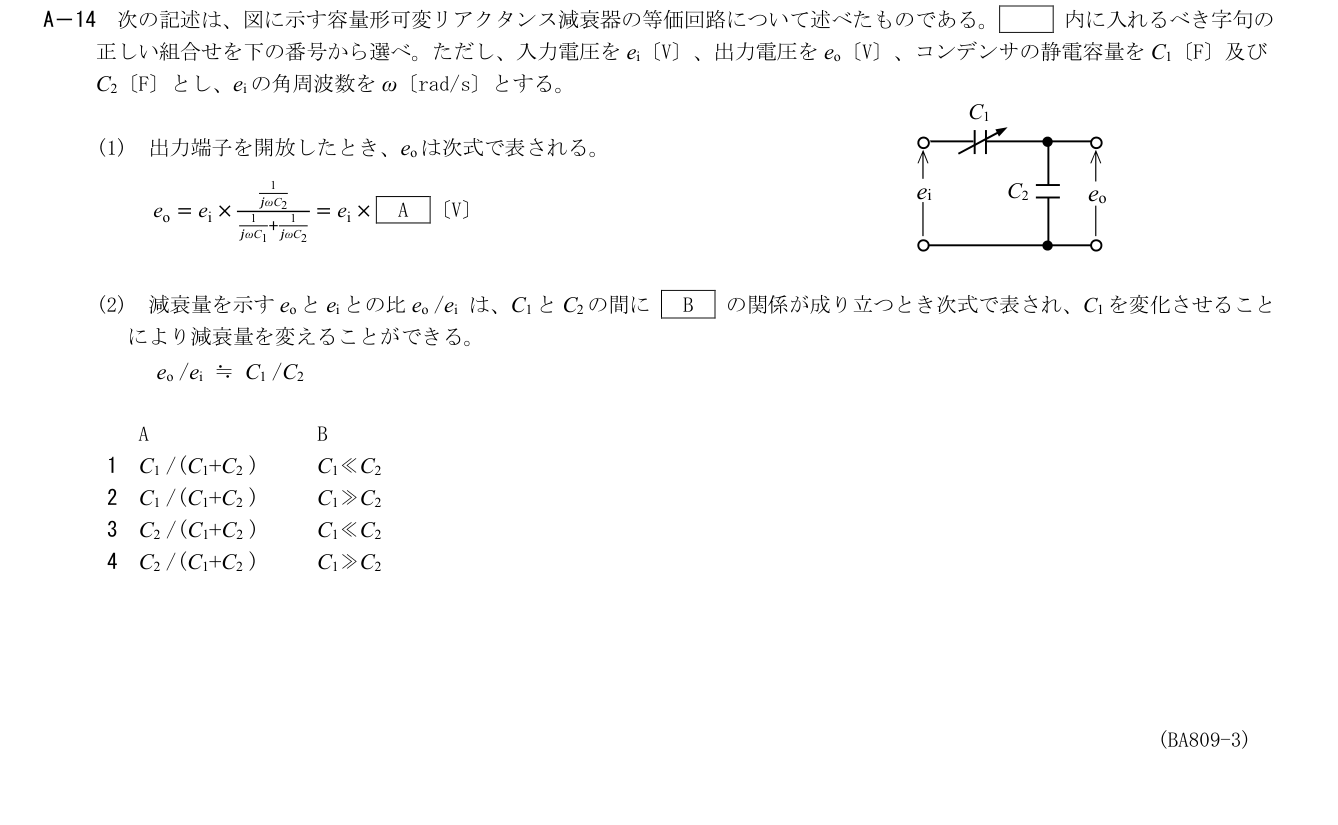

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
Zk=1/(jωCk)を代入し分母分子にjωC1C2を掛けるとC1/(C1+C2)。C1≪C2なら分母≈C2となる。
各選択肢の解説
- 1
1
出力をC2から取り出す容量分圧の式と、小さいC1を分母で無視する近似条件が一致。
- 2
2
正確な式は合うが、C1≫C2なら比は約1でありC1/C2には近似できない。
- 3
3
近似条件は合うが分子が逆。容量の小さい方に大きな電圧が現れ、出力C2の比の分子はC1。
- 4
4
分子も近似条件も誤り。C1≫C2なら本回路のeo/eiは約1となる。
