入力レベルをAのRF減衰器で整え、掃引電圧で局発Cを連続的に変えて入力の各周波数を固定IFへ変換する。IF信号のレベルをBの検波器でビデオ信号へ変え、周波数軸に対応させて表示する。
2026年9月試験 第二級総合無線通信士 無線工学A 問15(a)
難度
標準

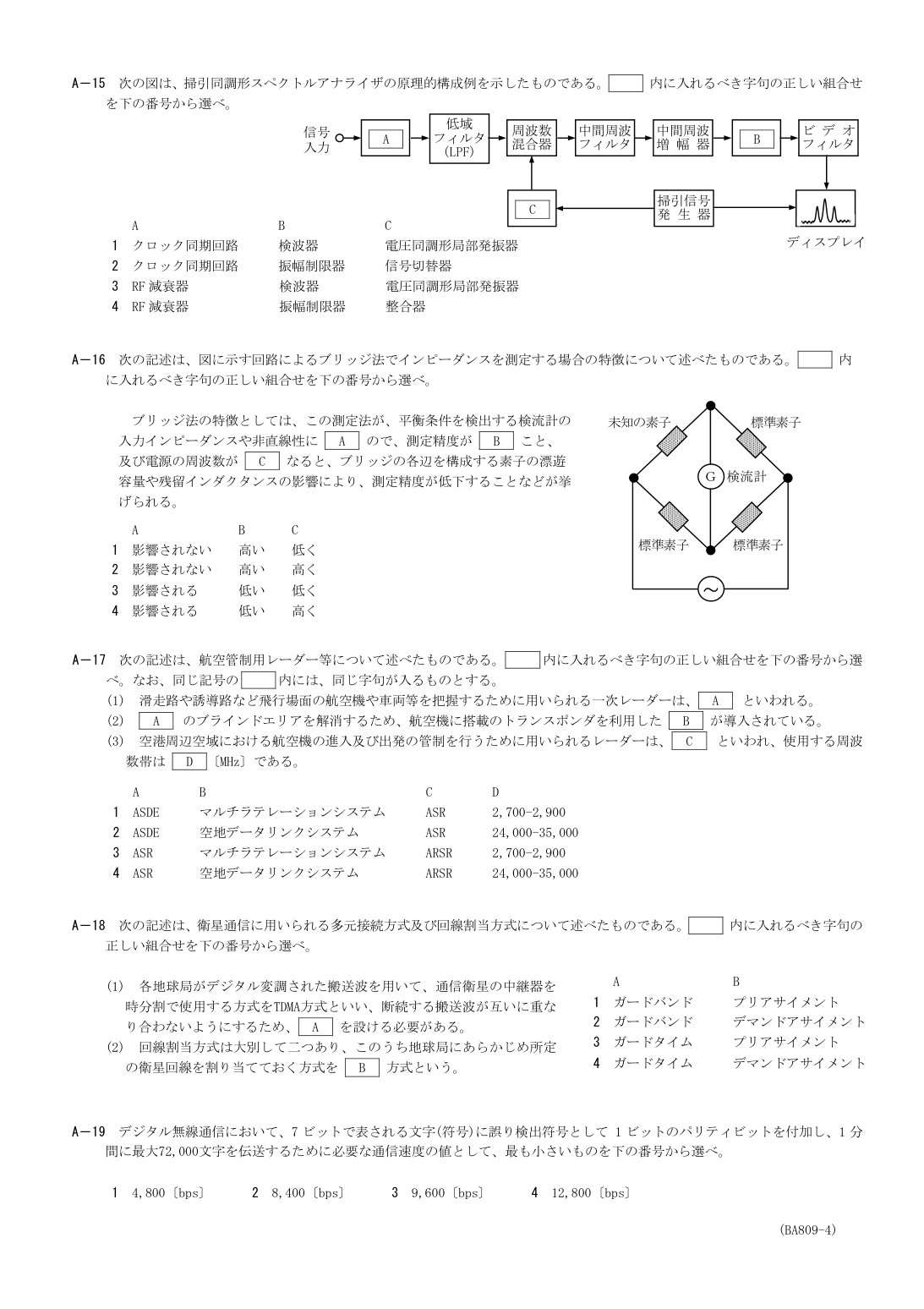

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
BとCは合うが、入力レベルを設定し過大入力を防ぐ位置Aはクロック同期回路でなくRF減衰器。
- 2
2
Aの入力部の機能に合わず、Bで振幅を一定にしてはスペクトル強度を表示できない。Cも局発を供給できない。
- 3
3
入力の減衰、IFの振幅検波、掃引に従う電圧同調局発という図の各位置に対応する。
- 4
4
Aは合うが、振幅制限器は測りたいレベル差を消してしまう。整合器は掃引局発の代わりにはならない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級総合無線通信士 2026-09期 kogaku-a A15（問題・正答）。原図・数式・候補語群は公式PDF原画像を正本とし、解説は過去問AIの独自草稿。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
