第三級総合無線通信士2026年3月試験無線工学の基礎問 14(a)

2026年3月試験 第三級総合無線通信士 無線工学の基礎 問14(a)

難度標準

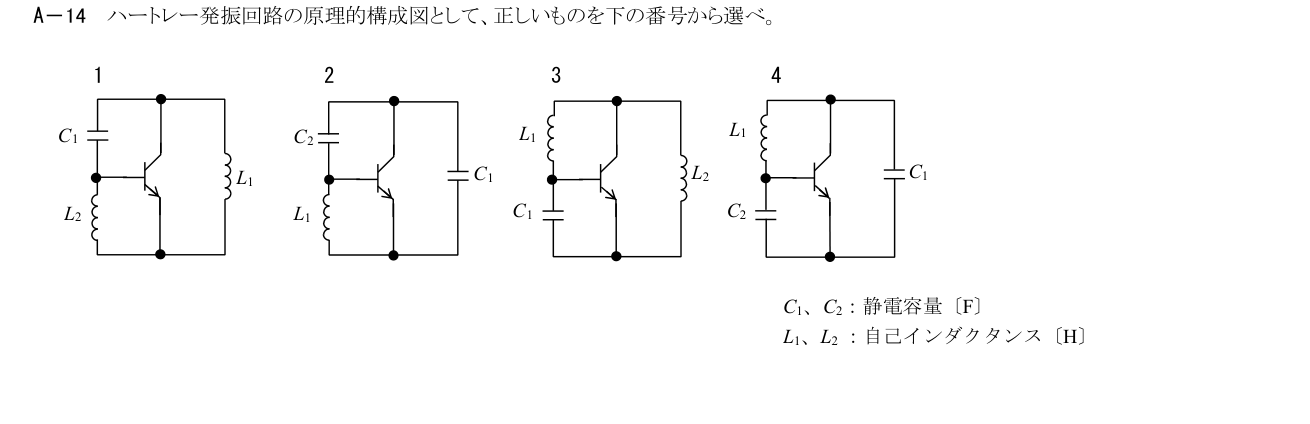

原問題画像の本文・図・式・選択肢を確認し、正しい番号を1つ選ぶ。

選択肢

解説

解説本文

展開
解説Layer 1

図1は帰還経路に二つのインダクタンスL1,L2、共振経路にC1を置くハートレー形。

各選択肢の解説

1

1

図1は帰還経路に二つのインダクタンスL1,L2、共振経路にC1を置くハートレー形。

2

2

図2は共振側に二つのコンデンサC1,C2を置く容量分割で、ハートレー形の誘導分割ではない。

3

3

図3ではベース–エミッタ間がC1、コレクタ–エミッタ間がL2となり、両区間のリアクタンスが異種である。求めるハートレー形は図1のように両区間を誘導性とし、ベース–コレクタ間を容量性とするため、図3は該当しない。

4

4

図4はC1,C2の容量分割を含み、求めるL1,L2による帰還ではない。
