2026年3月試験 第三級総合無線通信士 無線工学の基礎 問15(a)

難度標準

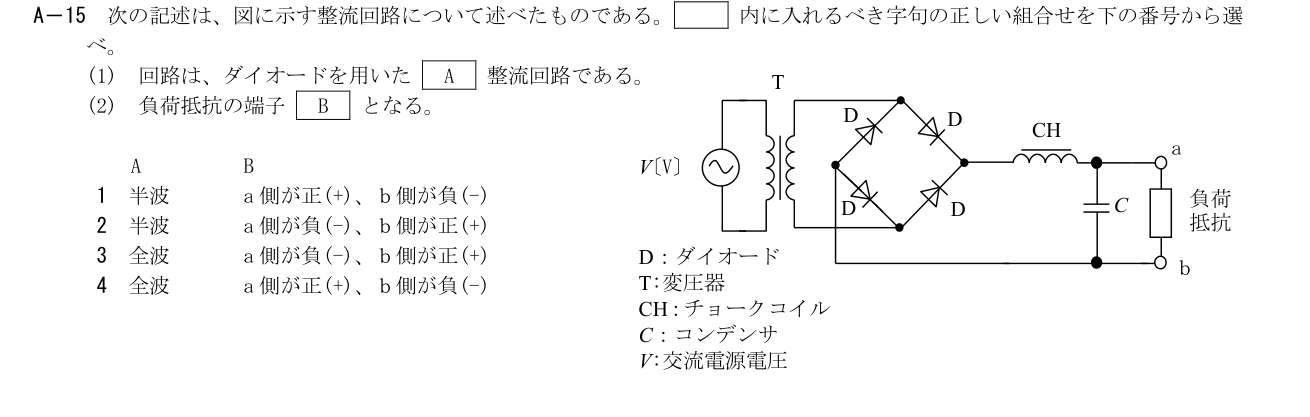

原問題画像の本文・図・式・選択肢を確認し、正しい番号を1つ選ぶ。

選択肢

解説

解説本文

展開
解説Layer 1

4ダイオードのブリッジ全波整流。いずれの半周期もa側が正、b側が負となる。

各選択肢の解説

1

1

ブリッジに4本のダイオードがあり両半周期を整流するため半波ではない。

2

2

図は全波ブリッジであり半波という分類が誤り。a,bの極性も逆。

3

3

全波は合うが、導通経路は両半周期ともaへ電流を送り、bから戻る。

4

4

4ダイオードのブリッジ全波整流。いずれの半周期もa側が正、b側が負となる。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

出典:公益財団法人日本無線協会 第三級総合無線通信士 2026-03期 無線工学の基礎 A15(問題・正答)。原問題画像は公式PDFの当該箇所を直接切り出したものです。解説は過去問AIの独自解説です。

制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
