第三級総合無線通信士2026年3月試験無線工学の基礎問 16(a)

2026年3月試験 第三級総合無線通信士 無線工学の基礎 問16(a)

難度標準

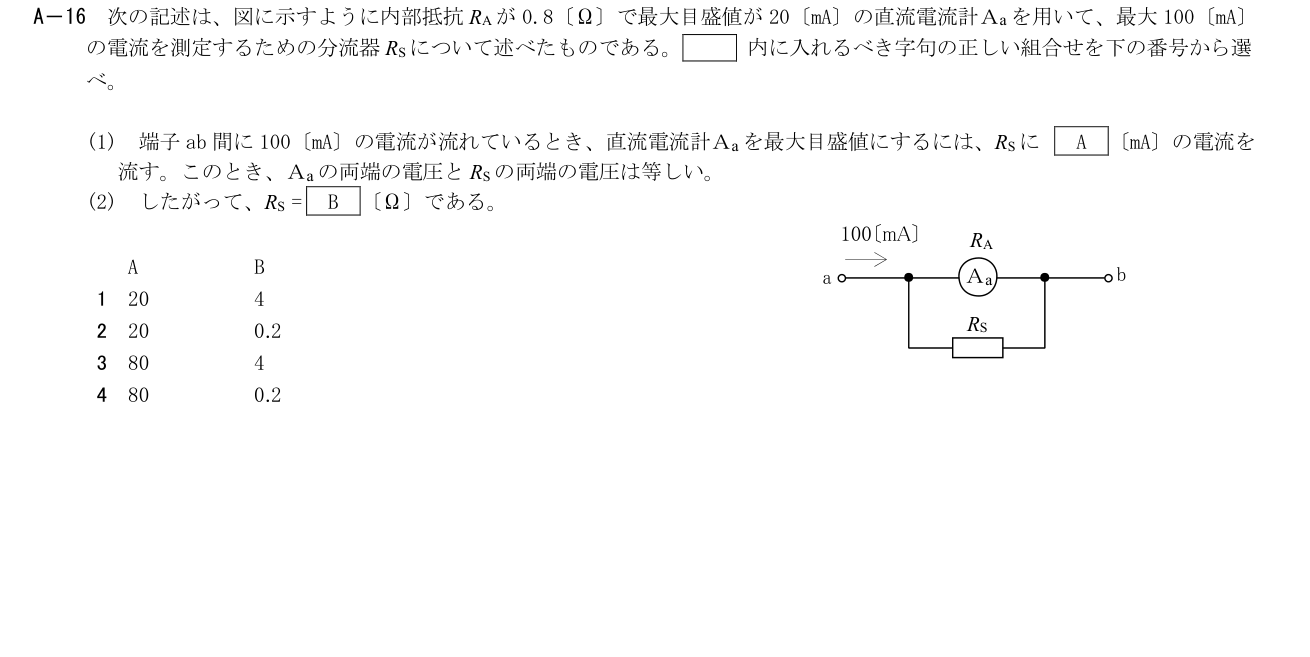

原問題画像の本文・図・式・選択肢を確認し、正しい番号を1つ選ぶ。

選択肢

解説

解説本文

展開
解説Layer 1

計器に20 mA、分流器に80 mA。並列電圧16 mVからRS=16 mV/80 mA=0.2 Ω。

各選択肢の解説

1

1

分流器には100−20=80 mAを流す。20 mAは計器側の電流である。

2

2

0.2 Ωは合うが、分流器の電流は20 mAではなく80 mA。

3

3

80 mAは合うが、並列電圧は0.8 Ω×20 mA=16 mVで、16/80=0.2 Ω。

4

4

計器に20 mA、分流器に80 mA。並列電圧16 mVからRS=16 mV/80 mA=0.2 Ω。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

出典:公益財団法人日本無線協会 第三級総合無線通信士 2026-03期 無線工学の基礎 A16(問題・正答)。原問題画像は公式PDFの当該箇所を直接切り出したものです。解説は過去問AIの独自解説です。

制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
