正答6の順。原図の電源極性ではダイオードのアノード側がカソード側より高電位となり、順方向にバイアスされる。
2026年3月試験 第三級総合無線通信士 無線工学の基礎 問B4
難度
標準

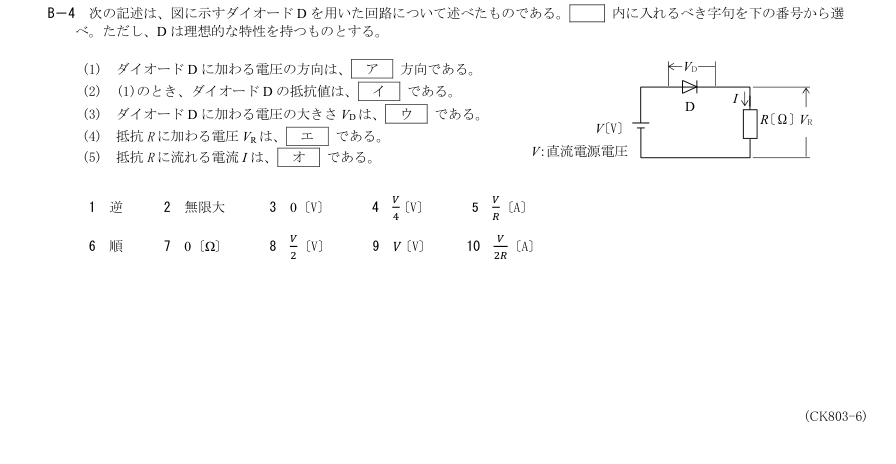

原問題画像の各空欄ア〜オについて、原紙の二値判定または候補語群から解答する。図・数式・語群は画像を参照。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答7の0Ω。理想ダイオードが順方向に導通しているときの抵抗は0と扱う。
補足Layer 3展開閉じる
正答3の0V。理想的な順方向導通ではダイオード両端の電圧降下はない。
正答9のV。ダイオードに電圧降下がないため、電源電圧Vの全てが抵抗Rにかかる。
正答5のV/R。オームの法則により抵抗電流Iは抵抗両端電圧VをRで割った値。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第三級総合無線通信士 2026-03期 無線工学の基礎 B4（問題・正答）。原問題画像は公式PDFの該当範囲と原頁です。候補語句・図は原画像を正本とし、解説は過去問AIの独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
