正答6のエミッタ。入力をベースへ加え出力をエミッタから取り出す原図はエミッタ接地ではなくエミッタホロワ。
2026年3月試験 第三級総合無線通信士 無線工学の基礎 問B5
難度
標準

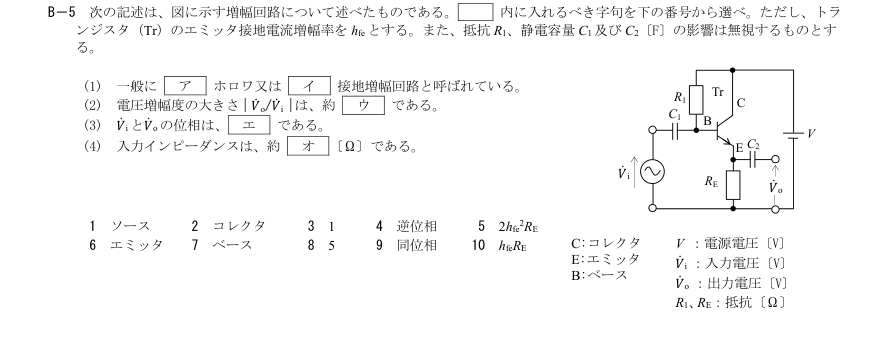

原問題画像の各空欄ア〜オについて、原紙の二値判定または候補語群から解答する。図・数式・語群は画像を参照。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答2のコレクタ。コレクタが電源を介して交流的な共通端子となり、コレクタ接地増幅回路とも呼ぶ。
補足Layer 3展開閉じる
正答3の1。エミッタ出力はベース入力に追従し、電圧利得の大きさは約1。
正答9の同位相。エミッタホロワでは入力ベース電圧と出力エミッタ電圧は同じ向きに変化する。
正答10のhfeRE。エミッタ抵抗REはベース側からおよそ電流増幅率hfe倍に見え、入力インピーダンスは約hfeRE。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:

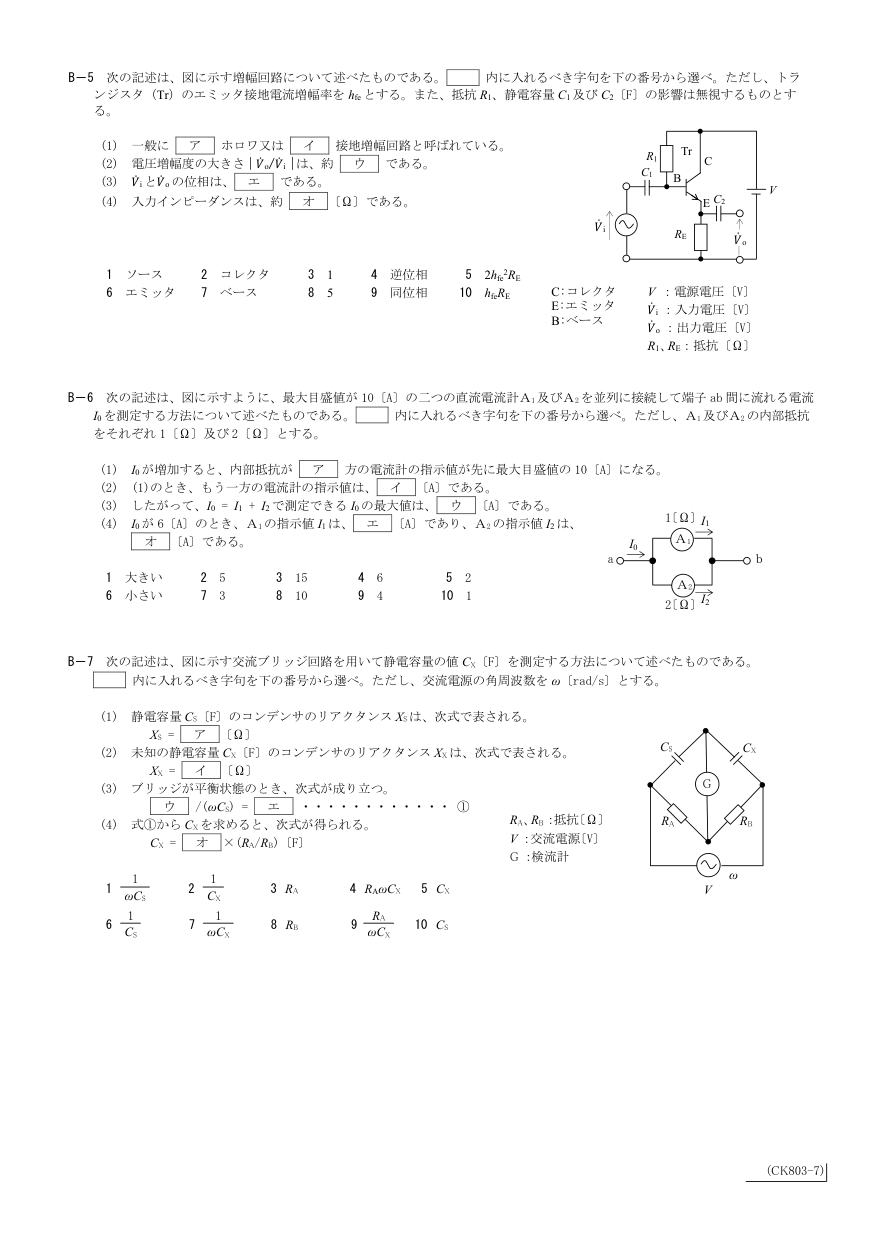

出典：公益財団法人日本無線協会 第三級総合無線通信士 2026-03期 無線工学の基礎 B5（問題・正答）。原問題画像は公式PDFの該当範囲と原頁です。候補語句・図は原画像を正本とし、解説は過去問AIの独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
