正答6の小さい。並列の電流計には同じ電圧がかかるので、内部抵抗1ΩのA1に抵抗2ΩのA2より多く流れ、先に10Aへ達する。
2026年3月試験 第三級総合無線通信士 無線工学の基礎 問B6
難度
標準

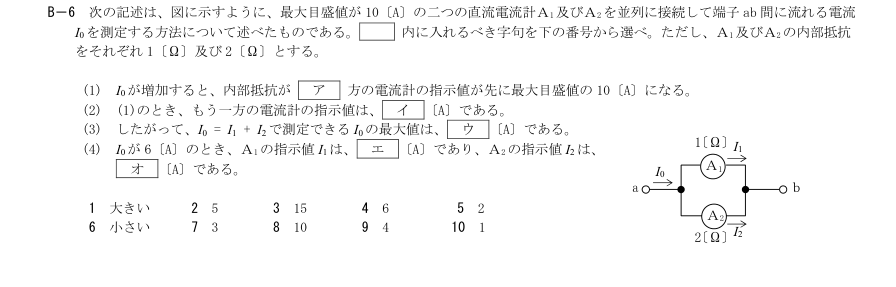

原問題画像の各空欄ア〜オについて、原紙の二値判定または候補語群から解答する。図・数式・語群は画像を参照。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答2の5。A1が10Aなら共通端子電圧は10Vで、2ΩのA2は5A。
補足Layer 3展開閉じる
正答3の15。両計器の目盛を超えない最大合計は10A+5A=15A。
正答9の4。I0=6Aは抵抗の逆比2:1に分流するので、1Ω側A1には4A。
正答5の2。残る2Ω側A2には6−4=2A。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第三級総合無線通信士 2026-03期 無線工学の基礎 B6（問題・正答）。原問題画像は公式PDFの該当範囲と原頁です。候補語句・図は原画像を正本とし、解説は過去問AIの独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
