2026年9月試験 第三級総合無線通信士 無線工学の基礎 問10(a)

難度標準

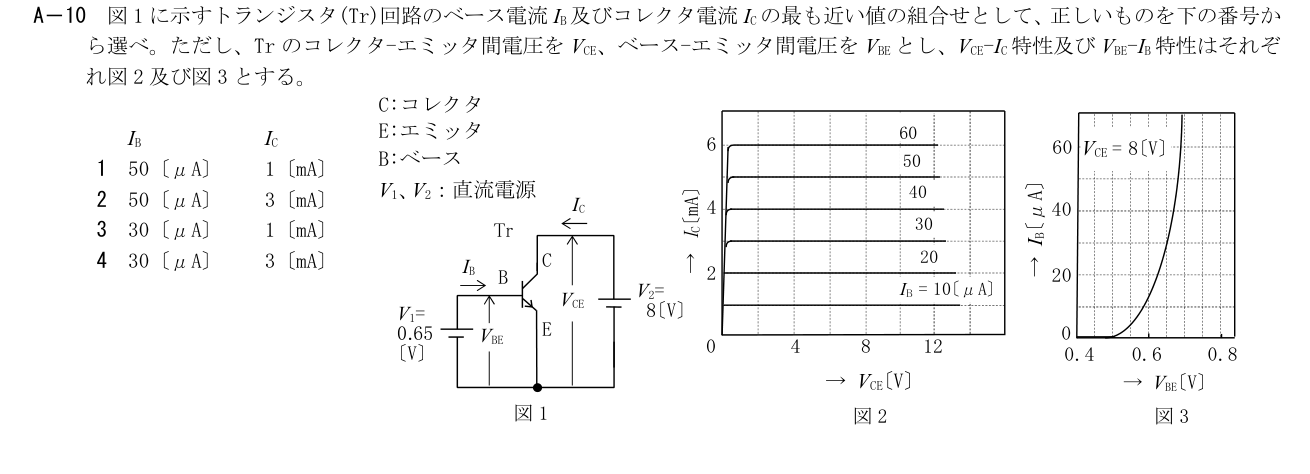

原問題画像の本文・図・式・選択肢を確認し、正しい番号を1つ選ぶ。

選択肢

解説

解説本文

展開
解説Layer 1

図3でVBE=0.65 VならIB≈30 μA。その曲線を図2でVCE=8 Vに合わせるとIC≈3 mA。

各選択肢の解説

1

1

VBE=0.65 Vの図3読取りはIB≈30 μAで50 μAではない。図2ではその曲線がIC≈3 mA。

2

2

図2のIC≈3 mAは合うが、図3の0.65 VではIB≈30 μA。

3

3

IB≈30 μAは合うが、VCE=8 Vの図2の30 μA曲線はIC≈3 mA。

4

4

図3でVBE=0.65 VならIB≈30 μA。その曲線を図2でVCE=8 Vに合わせるとIC≈3 mA。
