2026年2月試験 航空特殊無線技士 無線工学 問18

各選択肢の解説

1

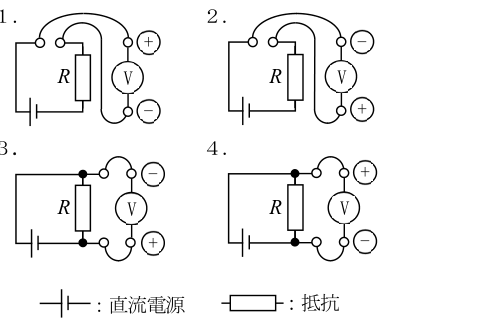

選択肢1の接続図（公式問題PDF・1ページ・〔18〕参照）

電圧計が抵抗Rと直列に挿入されているため、抵抗の両端電圧を測定する接続ではない。電圧計は抵抗Rの両端に並列に接続する。図そのものが原文選択肢であり、文章化は編集上の説明である。

2

選択肢2の接続図（公式問題PDF・1ページ・〔18〕参照）

電圧計が抵抗Rと直列に挿入され、さらに電源の正極側に電圧計の－端子がつながっている。抵抗の両端電圧を測るには、並列接続と正しい極性の両方が必要である。図そのものが原文選択肢であり、文章化は編集上の説明である。

3

選択肢3の接続図（公式問題PDF・1ページ・〔18〕参照）

電圧計は抵抗Rに並列接続されているが、電源の正極側につながる抵抗上端に－端子、下端に＋端子を接続しており、極性が逆である。図そのものが原文選択肢であり、文章化は編集上の説明である。

4

選択肢4の接続図（公式問題PDF・1ページ・〔18〕参照）

電圧計が抵抗Rの両端に並列接続され、電源の正極側につながる抵抗上端へ電圧計の＋端子、負極側につながる抵抗下端へ－端子が接続されている。図そのものが原文選択肢であり、文章化は編集上の説明である。
