最大包絡線振幅15〔V〕、最小包絡線振幅5〔V〕より、変調度m=(Emax−Emin)÷(Emax+Emin)=(15−5)÷(15+5)=0.50=50〔％〕となり、正しい。
2026年2月試験 航空特殊無線技士 無線工学 問19
難度
やや易

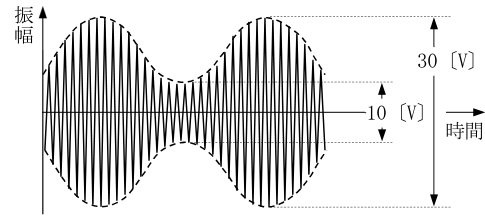

図は、振幅が一定の搬送波を単一正弦波で振幅変調したときの変調波の波形である。変調度の値として正しいのはどれか。次のうちから選べ。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
25〔％〕
図から包絡線の最大振幅は30〔V〕÷2=15〔V〕、最小振幅は10〔V〕÷2=5〔V〕である。変調度は(15−5)÷(15+5)=0.50、すなわち50〔％〕なので、25〔％〕ではない。
- 2
33〔％〕
変調度は、図示された最大・最小の包絡線振幅を用いて(15−5)÷(15+5)=0.50と求めるため、33〔％〕ではない。
- 3
50〔％〕
最大包絡線振幅15〔V〕、最小包絡線振幅5〔V〕より、変調度m=(Emax−Emin)÷(Emax+Emin)=(15−5)÷(15+5)=0.50=50〔％〕となり、正しい。
- 4
67〔％〕
図の30〔V〕と10〔V〕はいずれも上下端間の値なので、それぞれ半分の15〔V〕と5〔V〕を式に用いる。結果は50〔％〕であり、67〔％〕ではない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：日本無線協会 航空特殊無線技士 2026年2月 無線工学 問19（問題・正答）。解説と図の切出しは過去問AIによる学習用の改変。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
