9×6/(9+6)=3.6kΩ、これに直列の2kΩを加えて5.6kΩ。
2021年10月試験 第二級陸上特殊無線技士 無線工学 問13
難度
やや易

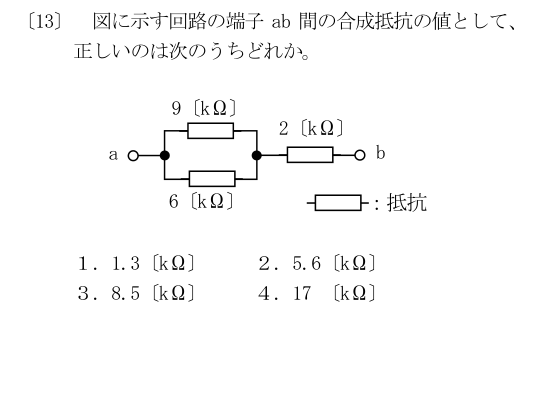

図に示す回路の端子ab間の合成抵抗の値として、正しいのは次のうちどれか。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1.3〔kΩ〕
9kΩと6kΩの並列は3.6kΩで、さらに2kΩを直列に加えるため1.3kΩではない。
- 2
5.6〔kΩ〕
9×6/(9+6)=3.6kΩ、これに直列の2kΩを加えて5.6kΩ。
- 3
8.5〔kΩ〕
並列部分3.6kΩと直列2kΩの合計は8.5kΩではない。
- 4
17〔kΩ〕
9kΩ・6kΩ・2kΩをすべて直列に加えて17kΩとはできない。
