図３の主ローブは放射器Pから導波器D側へ向き、正しい指向性。
2021年10月試験 第二級陸上特殊無線技士 無線工学 問15
難度
やや易

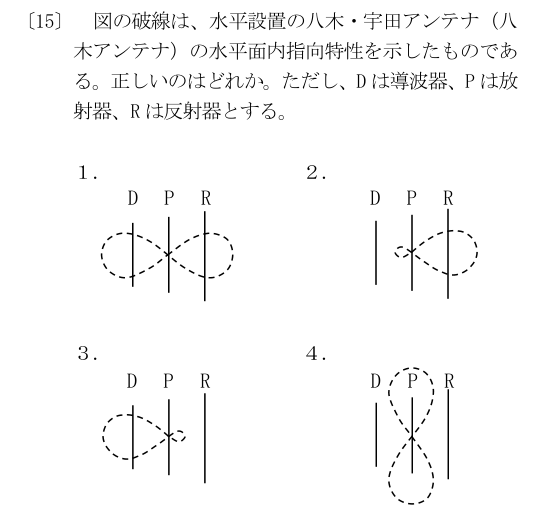

図の破線は、水平設置の八木・宇田アンテナ（八 木アンテナ）の水平面内指向特性を示したものであ る。正しいのはどれか。ただし、D は導波器、P は放 射器、R は反射器とする。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
図の選択肢１
図１は導波器D側と反射器R側に同程度の二方向ローブがあり、単一の主方向にならない。
- 2
図の選択肢２
図２の主ローブは反射器R側で、八木アンテナの主方向と逆。
- 3
図の選択肢３
図３の主ローブは放射器Pから導波器D側へ向き、正しい指向性。
- 4
図の選択肢４
図４は素子の並びと直角方向の主ローブを示すが、八木アンテナの主方向ではない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級陸上特殊無線技士試験 2021年10月期筆記 無線工学 問15（問題・正答）。解説は過去問AIが独自作成。図は原典から切り出し。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
