正答は4。
2026年9月試験 1級電気通信工事施工管理技士 問題B 問2
難度
標準

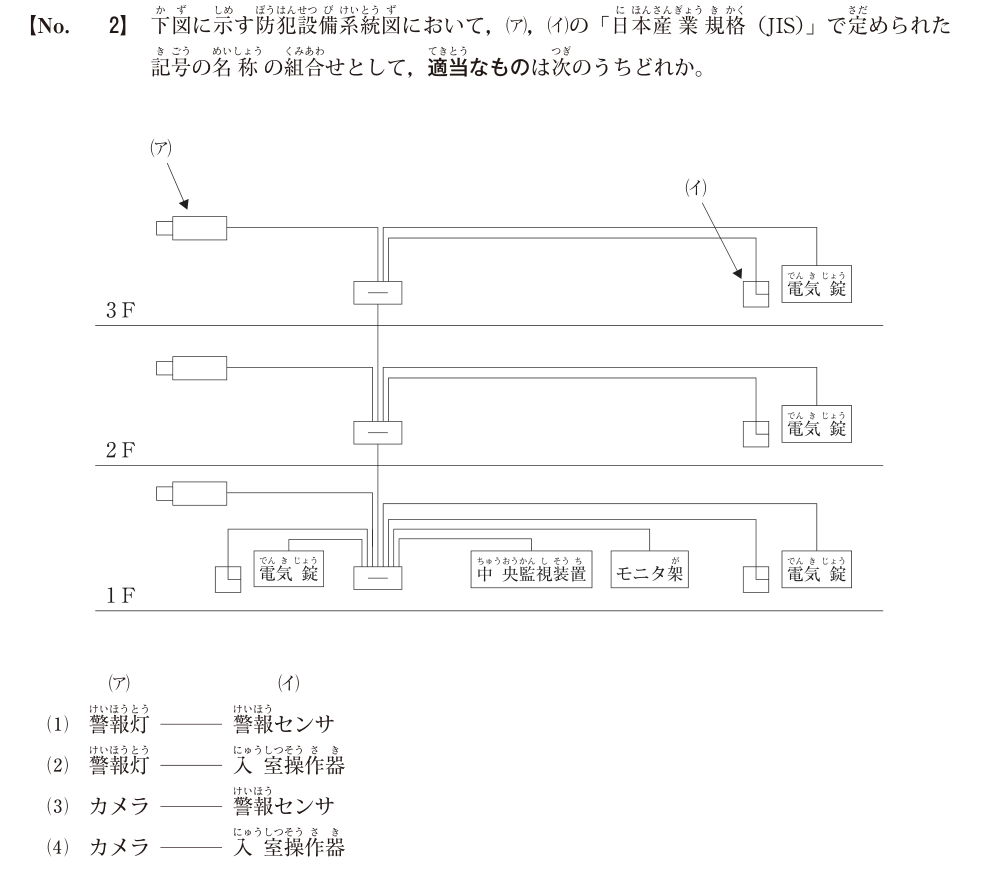

下図に示す防犯設備系統図において，ア，イの「日本産業規格（JIS）」で定められた記号の名称の組合せとして，適当なものは次のうちどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
原本図ではアは各階同形の横長記号で監視装置に結ばれるカメラ、イは電気錠の脇にある操作器である。両記号を図上の位置と接続先から判定する。
各選択肢の解説
- ア
ア：警報灯／イ：警報センサ
アを警報灯とする点が誤り。各階で監視装置へ接続するアはカメラで、イも警報センサではなく電気錠に隣接する入室操作器。
- イ
ア：警報灯／イ：入室操作器
イは入室操作器だが、アは警報灯ではなくカメラ。監視装置へ映像を送る系統である。
- ウ
ア：カメラ／イ：警報センサ
アのカメラは合うが、イは警報センサではない。電気錠の直近にある操作器の記号。
- エ
ア：カメラ／イ：入室操作器
アはカメラ、イは入室操作器で図の機器配置と一致する。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：一般財団法人全国建設研修センター 令和8年度1級電気通信工事施工管理技術検定 第一次検定 試験問題B No.2。ルビ・改行・空白を整理し、添字・指数・分数を文字化。図中の情報は原本画像と併記し、原本の数字選択肢をア・イ・ウ・エに変換。解説は本サイト作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
