第二級アマチュア無線技士2026年5月試験無線工学問 8

2026年5月試験第二級アマチュア無線技士無線工学問8

難度

標準

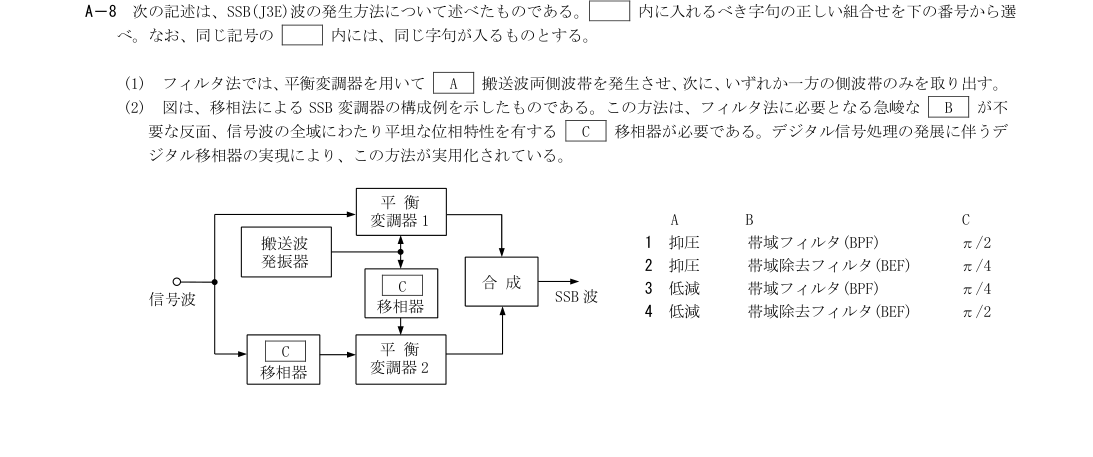

次の記述は、SSB(J3E)波の発生方法について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の□内には、同じ字句が入るものとする。

(1) フィルタ法では、平衡変調器を用いて A 搬送波両側波帯を発生させ、次に、いずれか一方の側波帯のみを取り出す。

(2) 図は、移相法によるSSB変調器の構成例を示したものである。この方法は、フィルタ法に必要となる急峻な B が不要な反面、信号波の全域にわたり平坦な位相特性を有する C 移相器が必要である。デジタル信号処理の発展に伴うデジタル移相器の実現により、この方法が実用化されている。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

平衡変調器で抑圧搬送波両側波帯を作り、フィルタ法では急峻な帯域フィルタで一方の側波帯を選択する。移相法では直交成分を作るπ/2移相器を用いる。

1: A：抑圧、B：帯域フィルタ(BPF)、C：π/2
正しい。平衡変調器で抑圧搬送波両側波帯を作り、フィルタ法では急峻な帯域フィルタで一方の側波帯を選択する。移相法では直交成分を作るπ/2移相器を用いる。
2: A：抑圧、B：帯域除去フィルタ(BEF)、C：π/4
誤り。フィルタ法で一方の側波帯を選択するのは帯域フィルタ(BPF)であり、移相法で必要な直交移相量はπ/2である。
3: A：低減、B：帯域フィルタ(BPF)、C：π/4
誤り。平衡変調器が作るのは抑圧搬送波両側波帯であり、移相器の移相量はπ/2である。
4: A：低減、B：帯域除去フィルタ(BEF)、C：π/2
誤り。Aは「抑圧」、Bは一方の側波帯を選択する「帯域フィルタ(BPF)」でなければならない。
