令和8年度 7月試験 1級土木施工管理技士問題A 問4

難度

標準

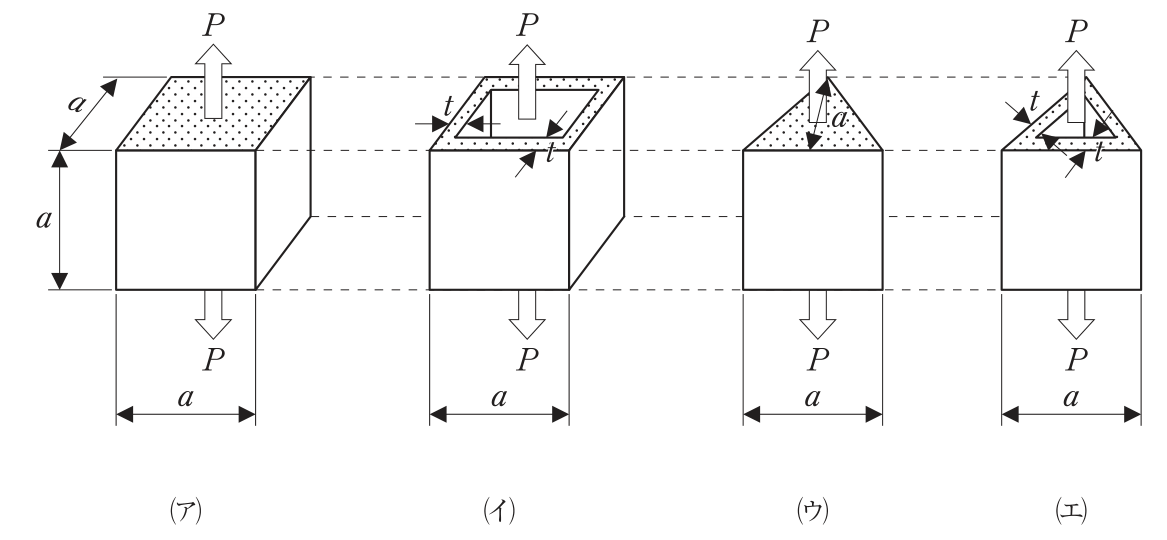

下図の各部材の軸方向に，一対の荷重 P が断面全体に作用している場合，各部材に生じる軸方向応力σの値が，左側から小さい順に並べられているものはどれか。ただし，部材の寸法は，a＝200 mm，（イ）及び（エ）の部材の厚さは，t＝10 mm とし，密度は均一なものとする。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

荷重Pが同じなので、σ＝P／Aの応力は断面積の小さい部材ほど大きくなる。

詳細Layer 2

展開

断面積はおよそ（ア）40000mm²、（ウ）20000mm²、（イ）7600mm²、（エ）約6000mm²の順に小さくなる。よって応力の小さい順は（ア）―（ウ）―（イ）―（エ）である。

ア: （ア）―（ウ）―（イ）―（エ）
断面積は、（ア）が200²＝40000mm²、（ウ）が200×200/2＝20000mm²である。（イ）は200²－180²＝7600mm²、（エ）は中空三角形でおよそ6000mm²である。面積の大きい順が応力の小さい順となり、この並びが正しい。
イ: （エ）―（ウ）―（イ）―（ア）
この並びは応力の大きい順であり、設問の小さい順とは逆である。中空三角形の（エ）は断面積が最も小さく、応力が最大となるため、先頭には来ない。
ウ: （ア）―（イ）―（ウ）―（エ）
（イ）と（ウ）の順序が誤りである。中空正方形の（イ）は7600mm²で、中実三角形の（ウ）の20000mm²より断面積が小さく、応力は（ウ）より大きい。そのため（ウ）が先に来なければならない。
エ: （エ）―（イ）―（ウ）―（ア）
大小の向きが逆であり、（イ）と（ウ）の相対順序も誤りである。応力の小さい順では断面積最大の中実正方形（ア）が先頭に来る。
