令和7年度 10月試験 2級土木施工管理技士 学科 問3

各選択肢の解説

ア

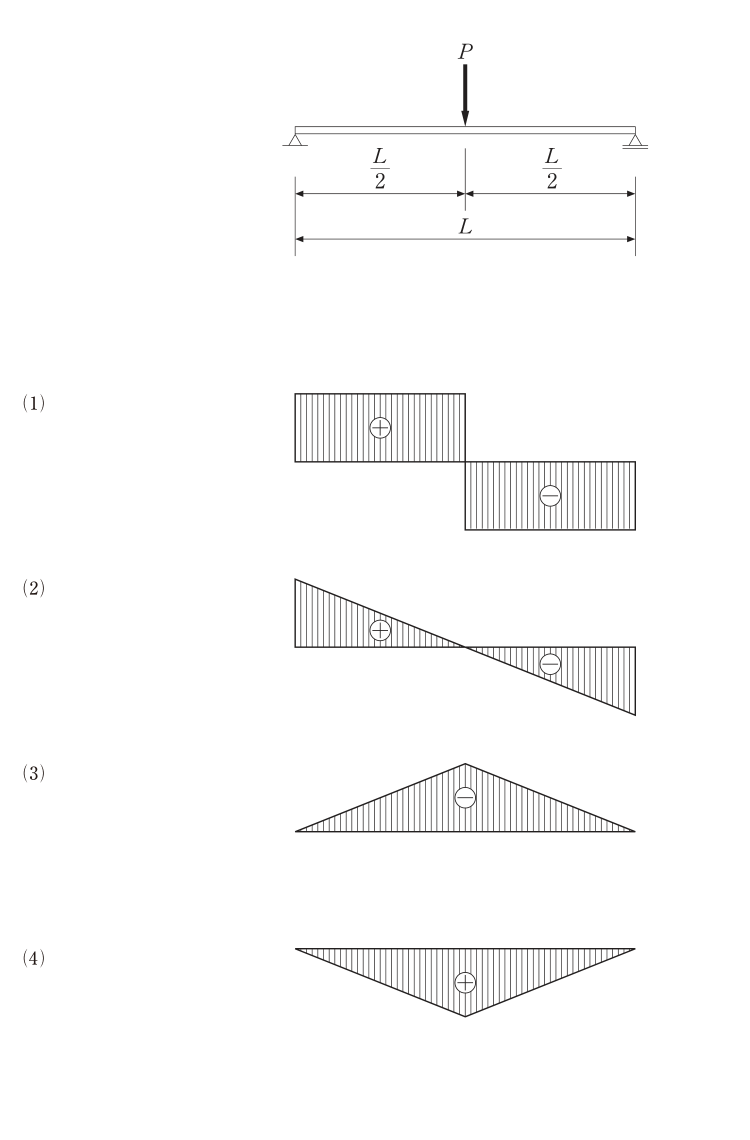

左半分が一定の正，右半分が一定の負である矩形の図（原図(1)）

適当でない。支点から中央まで曲げモーメントは一定ではなく直線的に増え，荷重点で突然正から負に跳ぶこともない。

イ

左端の正から右端の負へ一直線に減る図（原図(2)）

適当でない。単純梁の両支点で曲げモーメントはゼロであり，左右端に正負の値がある直線図は合わない。

ウ

両端ゼロで中央が負の三角形の図（原図(3)：⊖，基線の上側に山）

適当でない。両端ゼロで中央が最大となる三角形の形は合うが，中央は負ではなく正の曲げモーメントである。

エ

両端ゼロで中央が正の三角形の図（原図(4)：⊕，基線の下側に山）

適当。両支点でゼロ，荷重点の中央で正の最大PL／4となる対称三角形の図である。
