令和6年度 下期 第三種電気主任技術者 機械 問16(a)

各選択肢の解説

(1)

時刻t₁：電流経路(C)、時刻t₂：電流経路(B)

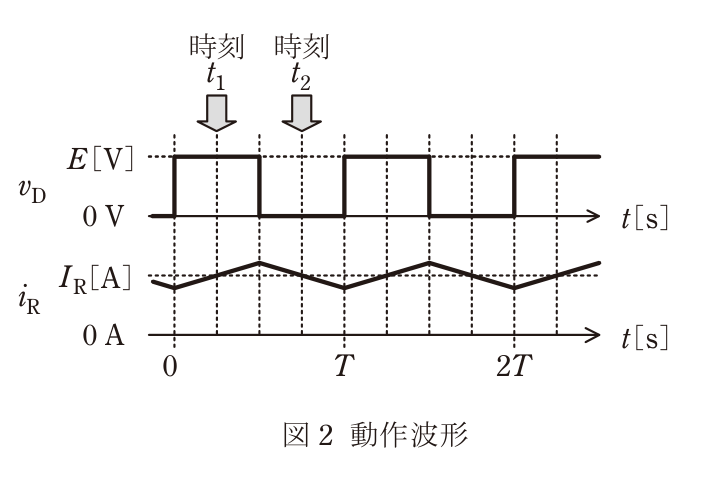

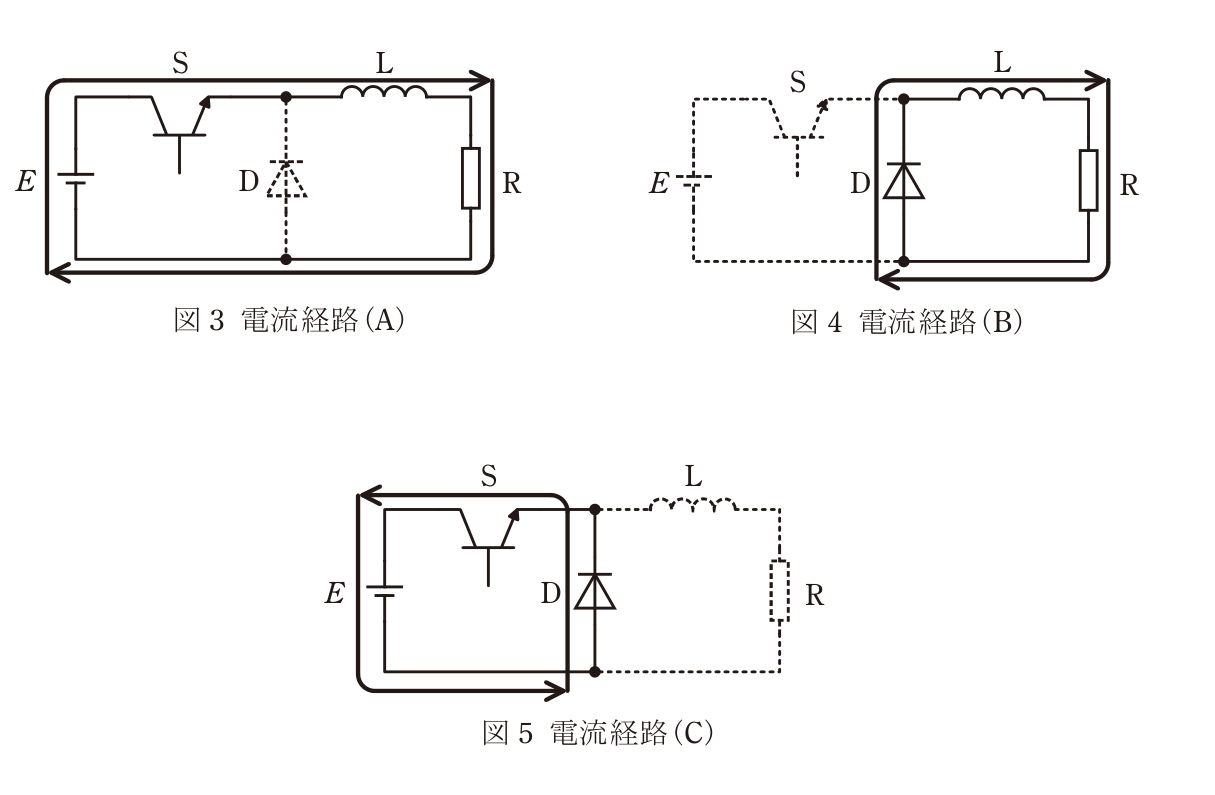

誤り。t₁はv_D=EのSオン区間なので経路(A)であり、t₂はv_D=0のSオフ区間なので経路(B)である。(C)はE・D・Sを通るループだが、Sオン時はDが逆バイアス、Sオフ時はSが遮断され、いずれも成立しない。したがってt₂の(B)のみ合っている。

(2)

時刻t₁：電流経路(A)、時刻t₂：電流経路(C)

誤り。t₁の(A)は合っているが、t₂はSオフ時のD・L・Rの還流経路(B)であり(C)ではない。(C)はE・D・Sのループで、Sオン時にはDが逆バイアス、Sオフ時にはSが遮断される。

(3)

時刻t₁：電流経路(B)、時刻t₂：電流経路(A)

誤り。組合せが逆である。t₁はv_D = EのSオンなので(A)であり、(B)はSオフ時の還流経路である。t₂はSオフなので(B)であり、(A)ではない。

(4)

時刻t₁：電流経路(B)、時刻t₂：電流経路(C)

誤り。t₁はSオンの経路(A)であり、Dを通る(B)ではない。t₂はSオフ時の還流経路(B)であり(C)ではない。(C)はE・D・Sのループだが、SとDが同時に導通する条件ではない。

(5)

時刻t₁：電流経路(A)、時刻t₂：電流経路(B)

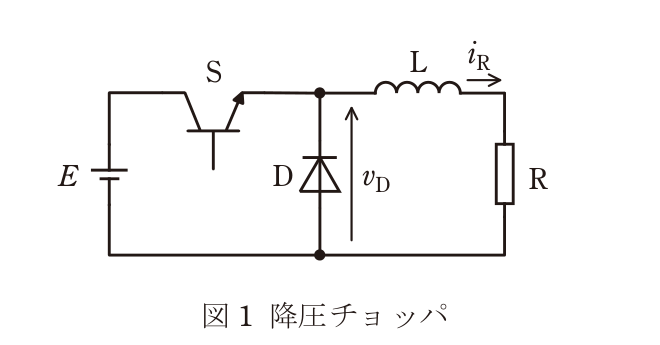

正しい。t₁はv_D = EのSオンで、E → S → L → R の経路(A)である。t₂はv_D = 0のSオフで、Lの電流がDを通って還流する経路(B)である。
