令和6年度 下期 第三種電気主任技術者 機械 問18(b)

各選択肢の解説

(1)

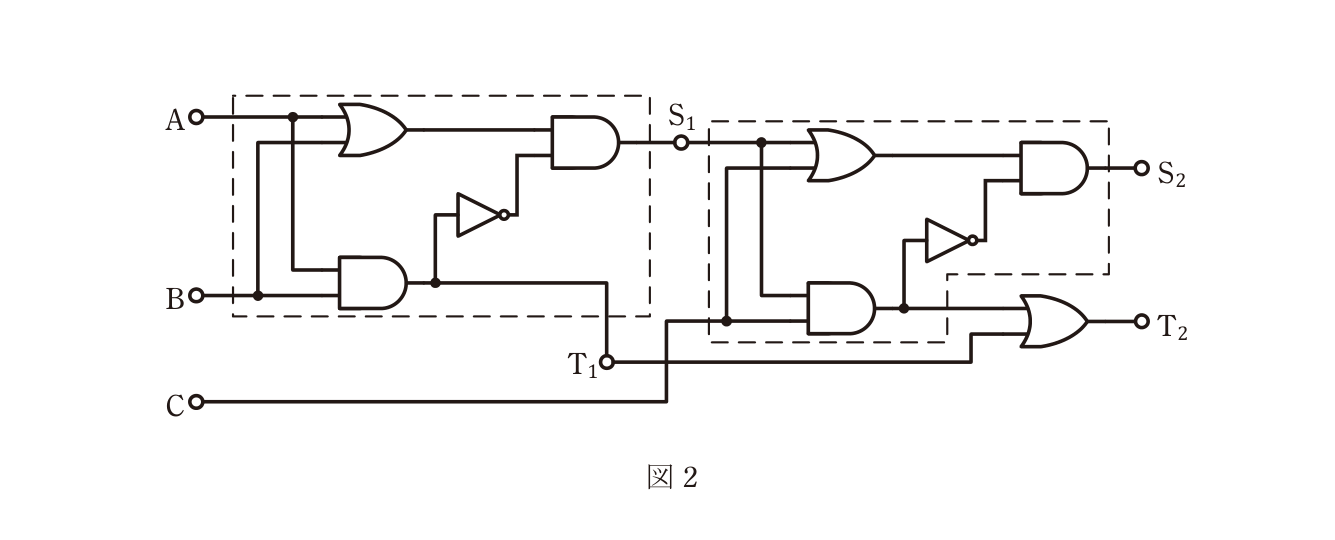

A=0, B=0, C=0 を入力したときの出力は、S2=0, T2=1 である。

誤り。A=B=C=0では、すべての内部信号が0になる。S2=0, T2=0であり、T2=1とした記述は誤りである。

(2)

A=0, B=1, C=0 を入力したときの出力は、S2=1, T2=0 である。

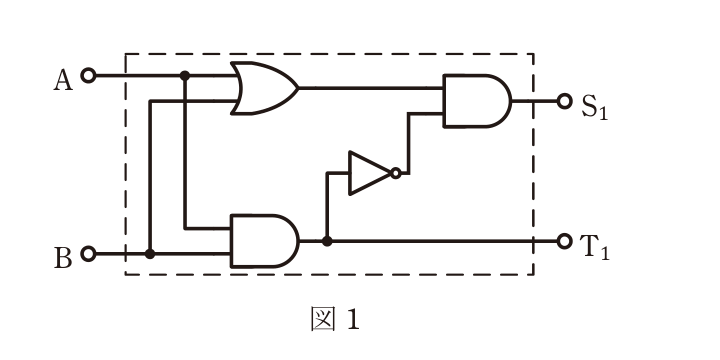

正しい。A=0,B=1,C=0ではS1=1, T1=0となる。後段でS2=S1⊕C=1, 後段の桁上げ=S1・C=0となり、T2=0である。S2=1, T2=0で、記述と一致する。

(3)

A=0, B=0, C=1 を入力したときの出力は、S2=0, T2=1 である。

誤り。A=0,B=0,C=1ではS1=0, T1=0である。後段でS2=0⊕1=1, 後段の桁上げ=0となり、T2=0である。実際はS2=1, T2=0であり、記述(S2=0, T2=1)とは逆になっている。

(4)

A=1, B=0, C=1 を入力したときの出力は、S2=1, T2=0 である。

誤り。A=1,B=0,C=1ではS1=1, T1=0である。後段でS2=1⊕1=0, 後段の桁上げ=1・1=1となり、T2=1である。実際はS2=0, T2=1であり、記述(S2=1, T2=0)とは逆になっている。

(5)

A=1, B=1, C=0 を入力したときの出力は、S2=1, T2=1 である。

誤り。A=1,B=1,C=0ではS1=0, T1=1である。後段でS2=0⊕0=0, 後段の桁上げ=0となり、T2=1+0=1である。T2=1は合っているが、S2=0なので、S2=1とした記述は誤りである。
