令和6年度 下期 第三種電気主任技術者 理論 問13

各選択肢の解説

(1)

0.5

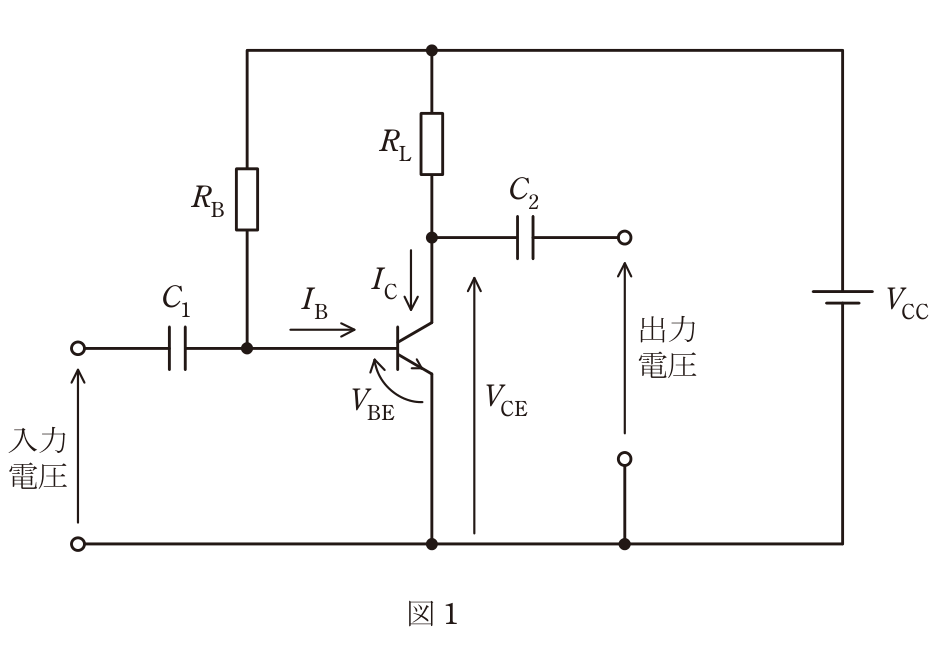

R_B = 0.5 MΩ とすると I_B = 4.3 V / 0.5 MΩ = 8.6 μA。h_FE ≒ 250 なら I_C ≒ 2.15 mA、V_CE = 5 − 1.67×2.15 ≒ 1.4 V となり、測定された V_CE = 3.0 V と合わない。R_B が小さすぎる。

(2)

0.9

R_B = 0.9 MΩ とすると I_B = 4.3 V / 0.9 MΩ ≒ 4.8 μA。I_C = 250 × 4.8 μA ≒ 1.2 mA、V_CE = 5 − 1.67×1.2 ≒ 3.0 V となり、測定値と一致する。正しい。

(3)

1.5

R_B = 1.5 MΩ とすると I_B ≒ 2.87 μA。I_C ≒ 0.72 mA、V_CE = 5 − 1.67×0.72 ≒ 3.8 V となり、3.0 V にならない。R_B が大きすぎる。

(4)

3.0

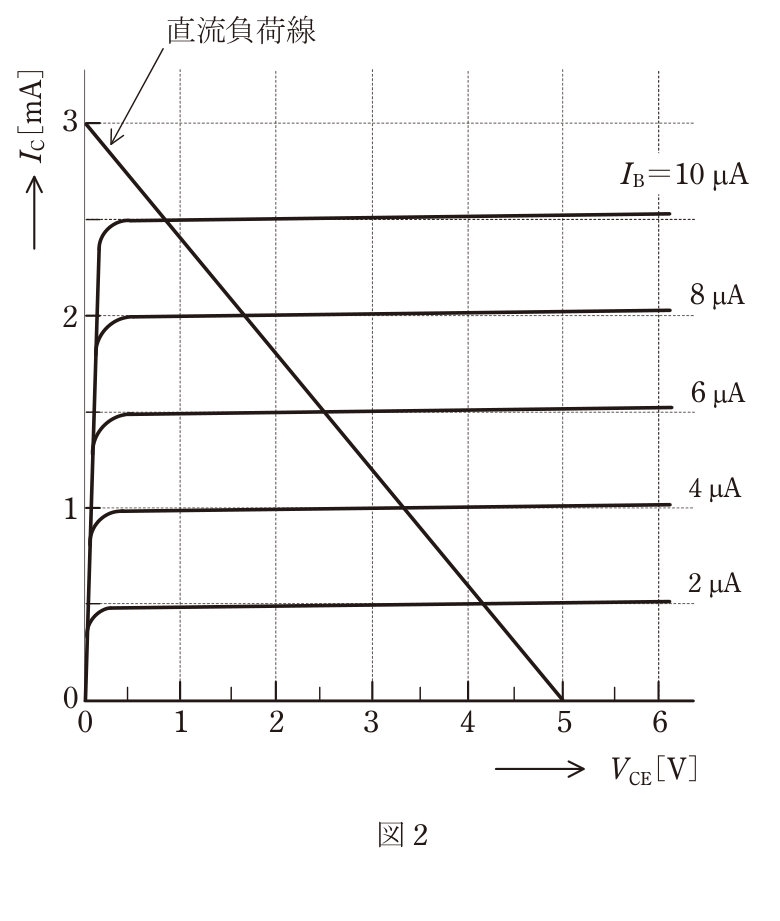

R_B=3.0 MΩではI_B≈(5−0.7)/3.0 MΩ≈1.43 μAで，図2の最小の2 μA曲線より小さい。動作点のI_Cは約0.5 mA未満であり，負荷線よりV_CE>5−(5/3)×0.5≈4.2 Vとなるため，測定値3.0 Vではない。

(5)

6.0

R_B=6.0 MΩではI_B≈(5−0.7)/6.0 MΩ≈0.72 μAで，図2の最小の2 μA曲線より小さい。I_Cは約0.5 mA未満であり，負荷線よりV_CE>約4.2 Vとなるため，測定値3.0 Vではない。
