⑮は電灯分電盤結線図の三角記号と傍記『6』で示されたリモコンリレー6個の位置。
令和6年度 上期 第二種電気工事士 学科 問45
難度
やや易
⑮で示す図記号の部分に使用される機器は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
二重丸a〜fはすべて単相200V回路で、単相3線式の200V回路では両線が非接地側となるため2極を開閉する。写真ニは『主回路側』に2組の接点記号と4端子があり、写真ハは1組・2端子なので、ニが2極リモコンリレーに対応する。
各選択肢の解説
- ア

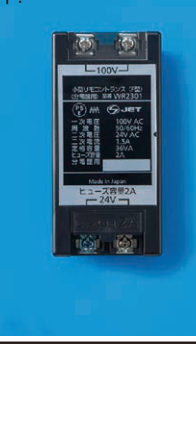

写真：銘板『小形リモコントランス』、一次100V・二次24V、ヒューズ容量2Aの機器。
リモコントランスは100Vを24Vに変換し操作回路へ供給する器具。分電盤の⑦に対応し、⑮の三角記号のリレー本体ではない。
- イ

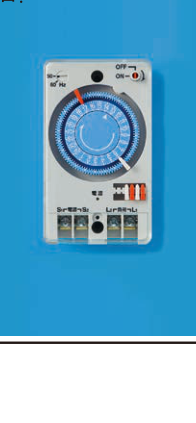

写真：時刻ダイヤルとON/OFF操作部を持つタイムスイッチ。
時刻ダイヤルのあるタイムスイッチ。結線図では『TS』として別に示され、⑮のリモコンリレーと異なる。
- ウ

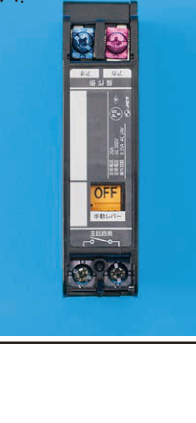

写真：手動レバーとOFF表示があり、下部の主回路端子が2点のリモコンリレー。
『主回路側』の接点記号が1組で端子が2点の1極リモコンリレー。⑮の単相200V回路を両極開閉する器具ではない。
- エ

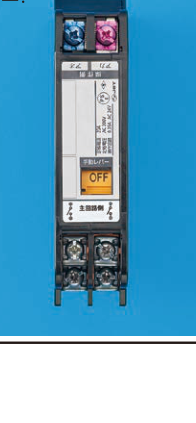

写真：手動レバーとOFF表示があり、下部の主回路端子が4点のリモコンリレー。
『主回路側』の接点記号が2組で端子が4点の2極リモコンリレー。⑮の単相200V回路に対応する。
