公式写真でイは漏れ電流測定用クランプメータ。
令和6年度 上期 第二種電気工事士 学科 問44
難度
やや易
⑭で示す回路の漏れ電流を測定できるものは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
⑭の回路の漏れ電流値を測定できる器具なのでイが正答。ロは回路計、ハは検電器、ニは絶縁抵抗計であり、それぞれ用途が異なる。
各選択肢の解説
- ア

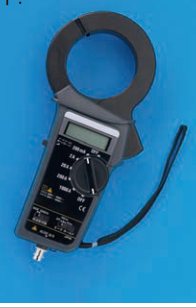

写真：クランプ部とデジタル表示を持つ漏れ電流測定用クランプメータ。下部にストラップ。
漏れ電流値を測定するためのクランプメータなので正しい。
- イ

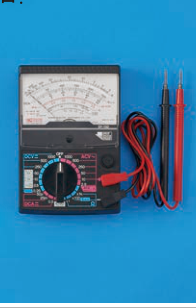

写真：ダイヤル切替式のアナログ回路計と赤黒のテストリード。
回路計は電圧・抵抗等を端子で測る器具。運転中の三相3線を一括クランプして漏れ電流を測る器具ではない。
- ウ

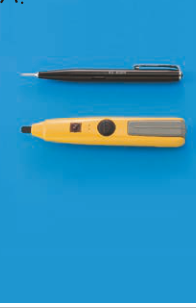

写真：黒い細いペン型と黄色い本体の低圧検電器2点。
検電器は活線の有無を調べる器具で、漏れ電流値を測定できない。
- エ

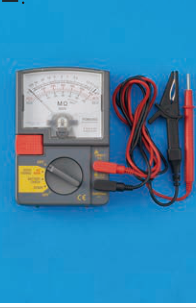

写真：アナログ表示の絶縁抵抗計と赤黒の測定リード。
絶縁抵抗計は停電状態で電路の絶縁抵抗を測る器具で、通電中の漏れ電流値を測る器具ではない。
この解説は？
分野「配線図」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 配線図
