⑱にはVVF2.0-3Cが3本（上の2E、分電盤ⓒ、下の2E）とVVF2.0-2Cが1本（左の照明側ボックス）入る。
令和6年度 上期 第二種電気工事士 学科 問48
難度
やや易
⑱で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。ただし、接地線の配線も含まれるものとする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
非接地側・接地側はそれぞれ2.0mm×4本、接地線は2.0mm×3本を接続するため、3接続点はいずれも中スリーブ。必要数は中3個。
各選択肢の解説
- ア

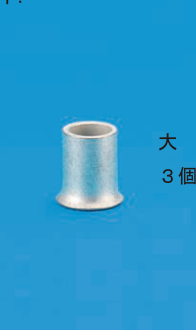

写真：大スリーブ3個。
3接続点は中スリーブの適用範囲。大3個は今回の電線の組合せの適用範囲外。
- イ

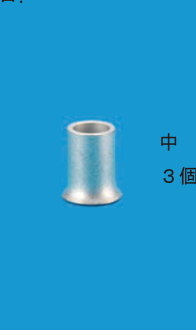

写真：中スリーブ3個。
非接地側・接地側・接地線の3接続点がいずれも中スリーブの適用範囲に入り、中3個となる。
- ウ
写真：小スリーブ3個。
接続は2.0mm×4本が2か所、2.0mm×3本が1か所で、いずれも小スリーブの適用範囲を超える。
- エ

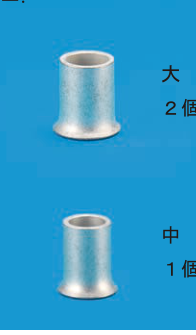

写真：大スリーブ2個と中スリーブ1個。
3接続点とも中スリーブの適用範囲なので、大を2個混ぜるのは不適切。
