⑲のボックスは電源側ⓑ、2つの3路スイッチ『●ア3』、照明アをつなぐ。
令和6年度 上期 第二種電気工事士 学科 問49
難度
やや易
⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。また、写真に示すリングスリーブ中央の○、小は刻印を表す。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
接続点は中性線、電源非接地側から3路共通0、渡り線1、渡り線3、他方の3路共通0から照明の計5か所。全てVVF1.6で、各接続点は1.6mmの2本を結ぶので、小スリーブを5個、刻印は5個とも○。3本結線に使う刻印『小』はここにはない。
各選択肢の解説
- ア

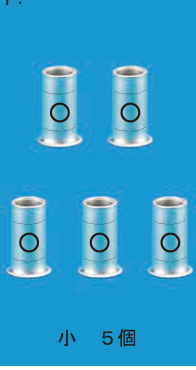

写真：小スリーブ5個。上段2個・下段3個がすべて刻印○。
5つの接続点すべてが1.6mm×2本。小スリーブ5個で刻印○5個という写真と一致。
- イ

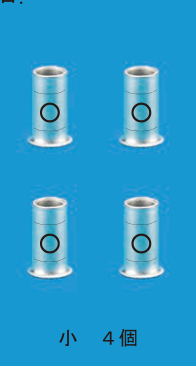

写真：小スリーブ4個。上段2個・下段2個がすべて刻印○。
刻印○は合うが4個しかなく、5つの接続点のうち1つが接続できない。
- ウ

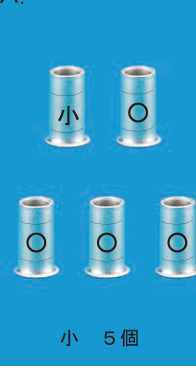

写真：小スリーブ5個。上段は刻印『小』1個と○1個、下段は○3個。
5個という数は合うが、全線VVF1.6のこの問題では刻印『小』は1.6mm×3～4本接続向け。⑲には3本接続点がない。
- エ

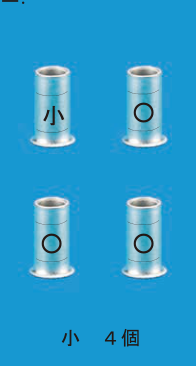

写真：小スリーブ4個。上段は刻印『小』1個と○1個、下段は○2個。
小スリーブは合うが4個では1個不足し、刻印『小』の3本接続点もない。
