共通配線図にはイに対応する『2E』、ロに対応する『LK』、ハに対応する『EET』が実際に描かれている。
令和6年度 上期 第二種電気工事士 学科 問50
難度
やや易
この配線図で、使用されていないコンセントは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
一方、ニの写真と同じ4差込口の多極コンセントに対応する図記号・傍記は配線図のどこにもない。したがって未使用はニ。
各選択肢の解説
- ア

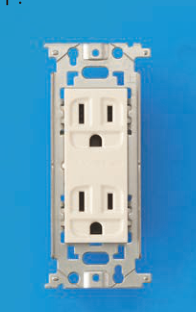

写真：各口に接地極の穴がある白色の接地極付2口コンセント。
平面図の店舗・手洗場付近に『2E』が複数あり、写真の接地極付2口コンセントを使う。
- イ

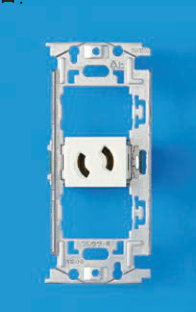

写真：円弧状の刃受け2つがある白色の抜け止め形コンセント。
カウンター2か所に1口の『LK』があり、写真ロの抜け止め形コンセントに対応する。屋外の『2 LK EET WP』は複数の傍記を持つ別仕様の器具である。
- ウ

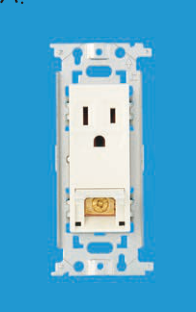

写真：接地極穴と下部の接地端子を備えた白色コンセント。
左上区画に1口の『EET』があり、写真ハの接地極・接地端子付コンセントに対応する。
- エ

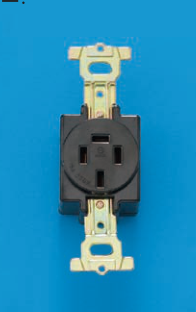

写真：黒い本体に上・左・右・下の4つの差込口がある多極コンセント。
写真だけではニの正確な規格・定格までは特定しない。ただし同じ4差込口の器具に対応する図記号・傍記は共通配線図にないため、使用されていない。
