⑫のボックスでは、1階と地下1階の3路スイッチの渡り線2本、接地側線N、地下1階の3路スイッチ共通端子から1階の照明アへ戻る点滅線を接続する。
令和7年度 上期 第二種電気工事士 学科 問42
難度
やや易
⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべて VVF1.6 とし，写真に示すリングスリーブ中央の○，小，中は刻印を表す。また，地下1階へ至る配線の電線本数（心線数）は最少とする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
分岐回路ⓒの非接地側線Lは、1階階段付近で⑰が指すジョイントボックス側に来て1階の3路スイッチ共通端子に入るため、地下へ降ろす必要がない。地下へ降ろす最少心線は渡り線2本・N・1階の灯アへの返り線の計4本。⑫で2本ずつ接続する箇所が渡り線2箇所とNの計3箇所で、いずれも小スリーブの○刻印。地下3路スイッチの共通端子・地下の灯ア・1階の灯アへ戻る線の3本を接続する1箇所は小刻印。したがって小スリーブ4個、○3箇所・小1箇所のロが正しい。
各選択肢の解説
- ア

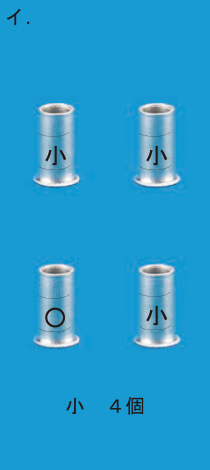

小スリーブ4個（刻印：上段 小・小／下段 ○・小）
刻印パターンが小3箇所・○1箇所となっているが、これは3〜4本の接続点が3つあることを意味し、実際には3〜4本の接続点は1箇所のみであるため、ボックス内の実際の接続構成と矛盾し誤り。
- イ

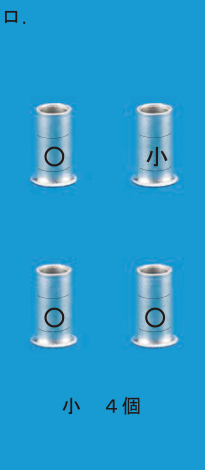

小スリーブ4個（刻印：上段 ○・小／下段 ○・○）
渡り線2箇所とNが各2本接続で○刻印、灯アの点滅線が3本接続で小刻印となり、図と一致する。
- ウ

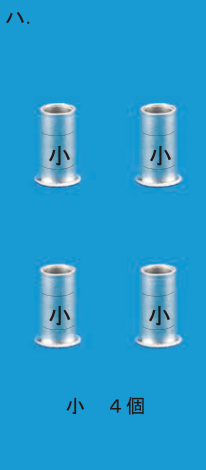

小スリーブ4個（刻印：上段 小・小／下段 小・小）
4個とも「小」刻印であり○刻印箇所がないため、電線2本接続箇所が存在するボックス内の実際の刻印パターンと一致せず誤り。
- エ

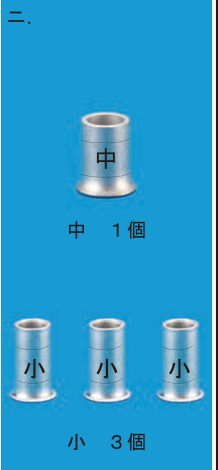

中スリーブ1個（刻印：中）と小スリーブ3個（刻印：小・小・小）
5〜6本の接続点はないため中スリーブは使用せず、また4箇所の接続点の心線数構成（2本×3箇所・3本×1箇所）は中スリーブ1個・小スリーブ3個という構成とは一致しないため誤り。
