⑰は1階階段横のジョイントボックスで、電源ⓒ、⑱方向、1階壁付灯ア、近くの3路スイッチ●3ア、地下1階への引下げに接続する。
令和7年度 上期 第二種電気工事士 学科 問47
難度
やや易
⑰で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とし、地下1階へ至る配線の電線本数（心線数）は最少とする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
1階の3路スイッチを電源側、地下1階の3路スイッチを負荷側とすると、地下1階へ至る配線本数（心線数）が最少になるのはT1・T2・N・灯ア用返り線の4本である。この条件で⑰内の接続点は次の5か所となり、いずれもVVF1.6×4本以下なので小サイズで足りる。（1）L（ⓒ／⑱行き／スイッチ共通）3本、（2）N（ⓒ／⑱行き／灯ア／地下行き）4本、（3）T1 2本、（4）T2 2本、（5）返り線（地下から／灯ア）2本。合計で小5個となり、公式正答ハと一致する。
各選択肢の解説
- ア
写真：小サイズのリングスリーブ1個の写真で、「小 4個」と表示されている（小サイズを合計4箇所に使用する構成）。
小サイズのみで構成される点はハと共通するが、⑰内の接続点は5か所あるため小4個では不足する。

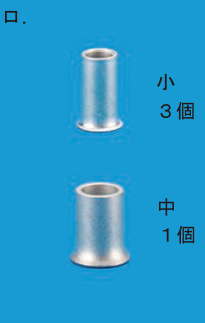

- イ
写真：リングスリーブが2種のサイズで示され、上段に「小 3個」、下段に「中 1個」と表示されている。
小3個・中1個の組合せであるが、⑰内にはVVF1.6×5～6本を要する接続点が存在しないため中サイズは不要であり、誤り。
- ウ
写真：リングスリーブ（小サイズ）が1個表示され、「小 5個」と表示されている（小サイズのみを合計5箇所に使用する構成）。
小サイズのみ5箇所という構成であり、⑰内の5つの接続点（3本×1、4本×1、2本×3）がいずれも小サイズの許容本数に収まるため、公式正答と一致する。

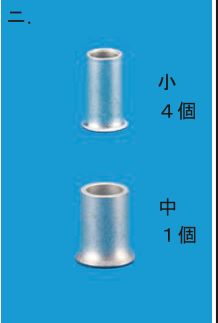

- エ
写真：リングスリーブが2種のサイズで示され、上段に「小 4個」、下段に「中 1個」と表示されている。
小4個・中1個の組合せであり、ロと同様に中サイズを要する接続点が⑰内には存在しないため誤り。
