⑱は1階宅配ロッカー付近のジョイントボックスで、⑰からの電源（L・N）、灯イ3台、スイッチ●イ、コンセントに接続する。
令和7年度 上期 第二種電気工事士 学科 問48
難度
やや易
⑱で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
心線数を数えると、L（電源／スイッチ／コンセント）3本、N（電源／灯イ3台／コンセント）5本、スイッチ返り線（スイッチ／灯イ3台）4本となる。各接続点を1個のコネクタでまとめれば最少の3個になり、差込口が3・4・5口のものを各1個使う。写真の差込口を数えると、この組合せはロ。色だけを本数の規格根拠にはしない。
各選択肢の解説
- ア

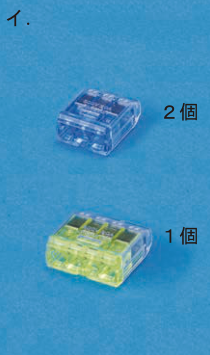

写真：3本用（青）コネクタ2個と4本用（黄緑）コネクタ1個。
イの写真で差込口を数えると3口が2個と4口が1個。5口のものが無く、⑱内のN（5本）の接続点に対応できない。
- イ

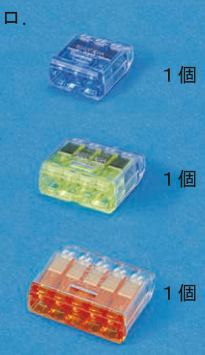

写真：3本用（青）コネクタ1個、4本用（黄緑）コネクタ1個、5本用（透明・オレンジ）コネクタ1個。
ロの写真で差込口を数えると3口・4口・5口が各1個。⑱内のL（3本）・スイッチ返り線（4本）・N（5本）の各接続点を1個ずつ、最少3個でまとめられる。
- ウ

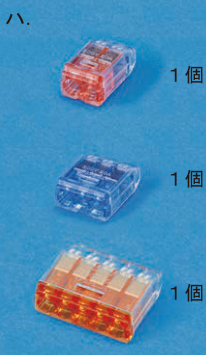

写真：2本用（赤）コネクタ1個、3本用（青）コネクタ1個、5本用（透明・オレンジ）コネクタ1個。
ハの写真で差込口を数えると2口・3口・5口が各1個で、4口のものがない。⑱内のスイッチ返り線（4本）の接続点に対応できない。
- エ

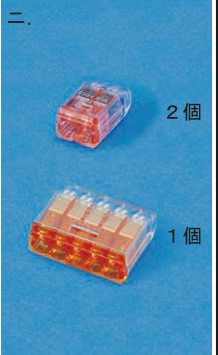

写真：2本用（赤）コネクタ2個と5本用（透明・オレンジ）コネクタ1個。
ニの写真で差込口を数えると2口が2個、5口が1個。2口を2個使っても、Lの3本やスイッチ返り線の4本をそれぞれ一つの接続点として最少個数でまとめられない。
