⑨の使用電圧は200Vでも、単相3線式100/200Vの中性線を接地するため対地電圧は100V。電技省令第58条の『対地電圧150V以下』に該当し、絶縁抵抗の最小値は0.1MΩ。
令和7年度 下期 第二種電気工事士 学科 問39
難度
やや易

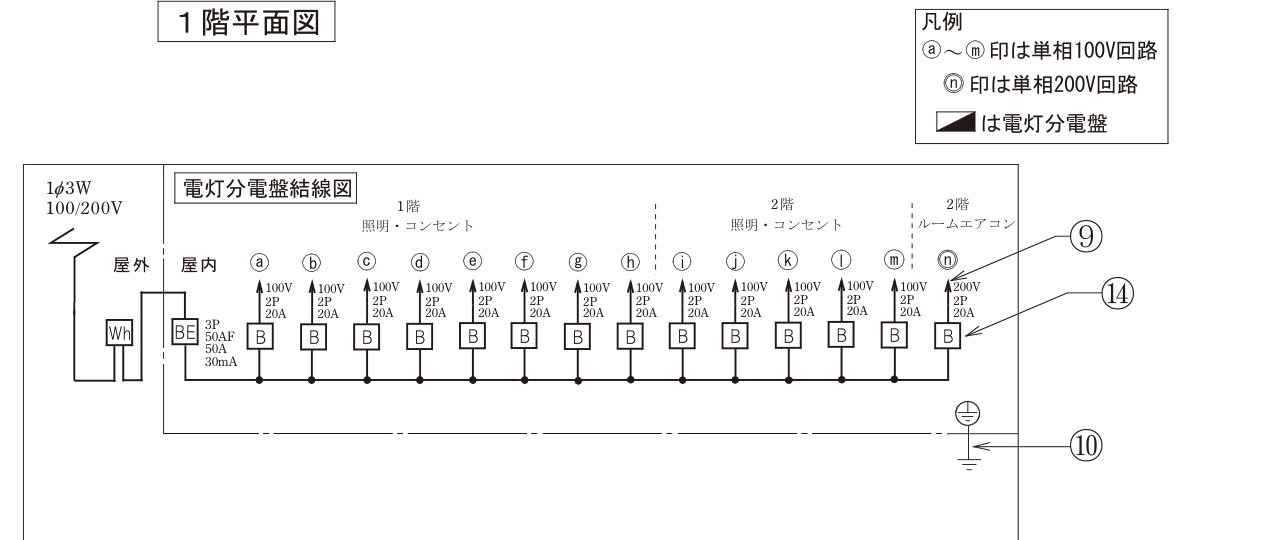

⑨で示す部分の電路と大地間の絶縁抵抗として,許容される最小値［MΩ］は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
各選択肢の解説
- ア
0.1
正解。単相3線式200V回路の対地電圧は接地中性線に対して100Vで、150V以下の区分は0.1MΩ。
- イ
0.2
0.2MΩは使用電圧300V以下かつ対地電圧150V超の区分。⑨は使用電圧200Vでも対地電圧は100V。
- ウ
0.3
0.3MΩは電技省令第58条の基準値として設定されていない。
- エ
0.4
0.4MΩは使用電圧300V超の低圧電路の区分。⑨の使用電圧は200V。
この解説は？
分野「配線図」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 配線図
