⑪は2階洋室のVVF用ジョイントボックス（斜線入りの丸）。
令和7年度 下期 第二種電気工事士 学科 問41
難度
やや易
⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
このボックスに入るケーブルは4本ある。⑫のジョイントボックス（回路ⓙ）から来る電源の2心（非接地側L・接地側N）。⑦⑧の点滅器2個（ハ用・ノ用）へ行く3心（Lの渡り1本と、ハ・ノの帰り線各1本）。③DLハ（4灯を器具間で渡り配線）へ行く2心（N・ハの帰り線）。④照明器具ノへ行く2心（N・ノの帰り線）。接続箇所ごとに数えると、Lは電源と点滅器の共通線で2本なので2本用1個。Nは電源・DLハ・ノの3本なので3本用1個。ハの帰り線は点滅器とDLハの2本なので2本用1個。ノの帰り線は点滅器とノの2本なので2本用1個。合計は2本用3個と3本用1個で、ハの組合せと一致する。
各選択肢の解説
- ア

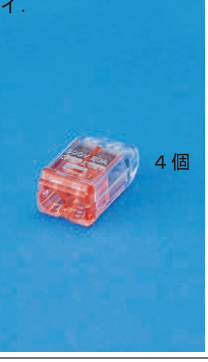

2本用差込形コネクタ（赤色・差込口2）4個
2本用だけで4個。接地側Nは電源・DLハ・ノの3本を1箇所でまとめて接続するので、2本用では接続できない。
- イ

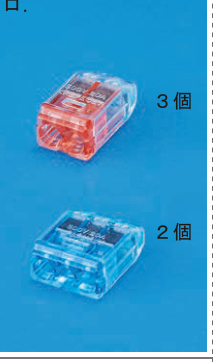

2本用差込形コネクタ（赤色・差込口2）3個、3本用差込形コネクタ（透明・差込口3）2個
2本用3個はよいが、3本用が2個ある。3本を接続するのは接地側Nの1箇所だけなので、3本用は1個でよく、最少個数にならない。
- ウ

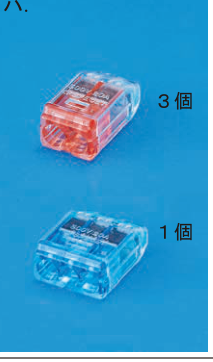

2本用差込形コネクタ（赤色・差込口2）3個、3本用差込形コネクタ（透明・差込口3）1個
2本用3個（L、ハの帰り線、ノの帰り線）と3本用1個（N）。⑪ボックス内の4箇所の接続と種類・個数とも一致するので正しい。
- エ

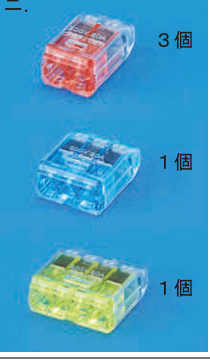

2本用差込形コネクタ（赤色・差込口2）3個、3本用差込形コネクタ（透明・差込口3）1個、4本用差込形コネクタ（黄緑色・差込口4）1個
2本用3個・3本用1個に加えて4本用が1個ある。⑪ボックス内に4本を接続する箇所はないので、4本用は余分で最少個数にならない。
