令和7年度 下期 第二種電気工事士 学科 問46

各選択肢の解説

ア

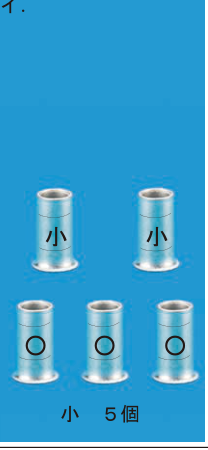

小スリーブ5個（写真下の表示「小 5個」）。内訳は刻印「小」2個、刻印「○」3個

正しい。3〜4本の接続点は接地側（4本）と帰り線コ（3本）の2箇所で、小スリーブに刻印「小」。2本の接続点は非接地側・帰り線ク・帰り線ケの3箇所で、小スリーブに刻印「○」。合計5個でイの内訳と一致する。

イ

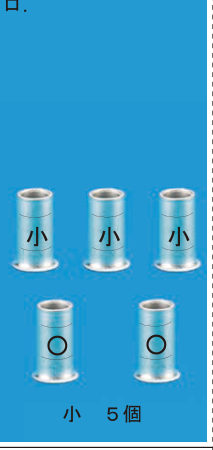

小スリーブ5個（写真下の表示「小 5個」）。内訳は刻印「小」3個、刻印「○」2個

誤り。個数の合計5個は合っているが、刻印「小」が3個・「○」が2個になっている。⑯で3本以上になるのは接地側とコの2箇所だけなので、刻印「小」は2個である。

ウ

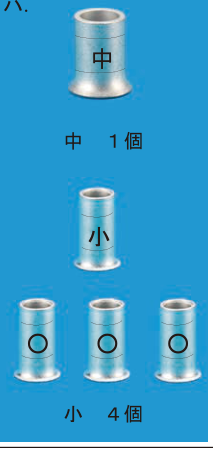

中スリーブ1個（刻印「中」、表示「中 1個」）と小スリーブ4個（表示「小 4個」）。小4個の内訳は、中段に刻印「小」1個、下段に刻印「○」3個

誤り。中スリーブ（刻印「中」）は1.6mmで5〜6本をつなぐときに使う。⑯の最大は接地側の4本なので中スリーブは不要。小スリーブも合計4個で、必要な5箇所に足りない。

エ

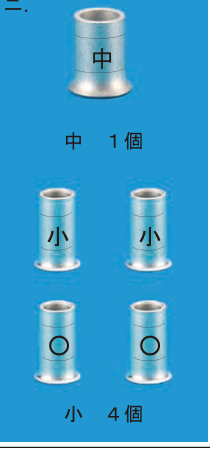

中スリーブ1個（刻印「中」、表示「中 1個」）と小スリーブ4個（表示「小 4個」）。小4個の内訳は刻印「小」2個、刻印「○」2個

誤り。ハと同じく不要な中スリーブを含んでいる。小スリーブ4個（刻印「小」2・「○」2）では、2本接続3箇所ぶんの「○」も足りない。
