⑰は1階ホール中央のジョイントボックスで、分電盤回路ⓒの電源が入る点である。
令和7年度 下期 第二種電気工事士 学科 問47
難度
やや易
⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
配線図からこのボックスに入るケーブルは次の5本である。(1)ⓒの電源（非接地側・接地側）。(2)上方の2口コンセントへ行くケーブル（非接地側・接地側）。(3)CLコへ行くケーブル（接地側・帰り線コ）。(4)⑯のボックスへ行くケーブル（非接地側・接地側・帰り線コの3心）。(5)階段下の⑥のボックスへ行くケーブル（非接地側・接地側。⑥が階段灯サと3路スイッチ、2階への立上りを受け持つ）。
接続点ごとの本数は次のとおり。接地側：電源・コンセント・CLコ・⑯・⑥で5本 → 中スリーブ。非接地側：電源・コンセント・⑯・⑥で4本 → 小スリーブ。帰り線コ：⑯から来る線とCLコへ行く線で2本 → 小スリーブ。
したがって小2個・中1個となり、ニが正しい。
各選択肢の解説
- ア
小スリーブ3個
誤り。接続点は3箇所だが、接地側が1.6mm×5本になる。小スリーブ（1.6mmは4本まで）では圧着できず、中スリーブが1個必要である。
- イ
小スリーブ4個
誤り。接続点は3箇所しかないので4個は多すぎる。さらに接地側5本の接続には中スリーブが必要で、小だけでは施工できない。
- ウ

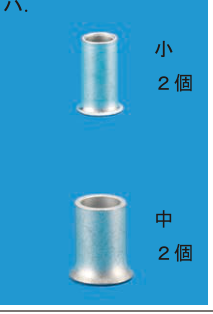

小スリーブ2個、中スリーブ2個
誤り。5本以上になるのは接地側の1箇所だけである。非接地側は4本なので小スリーブで足り、中スリーブは1個でよい。
- エ

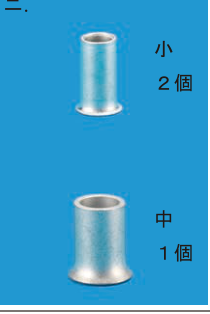

小スリーブ2個、中スリーブ1個
正しい。接地側5本に中スリーブ1個、非接地側4本と帰り線コ2本に小スリーブ各1個（計2個）を使う。
