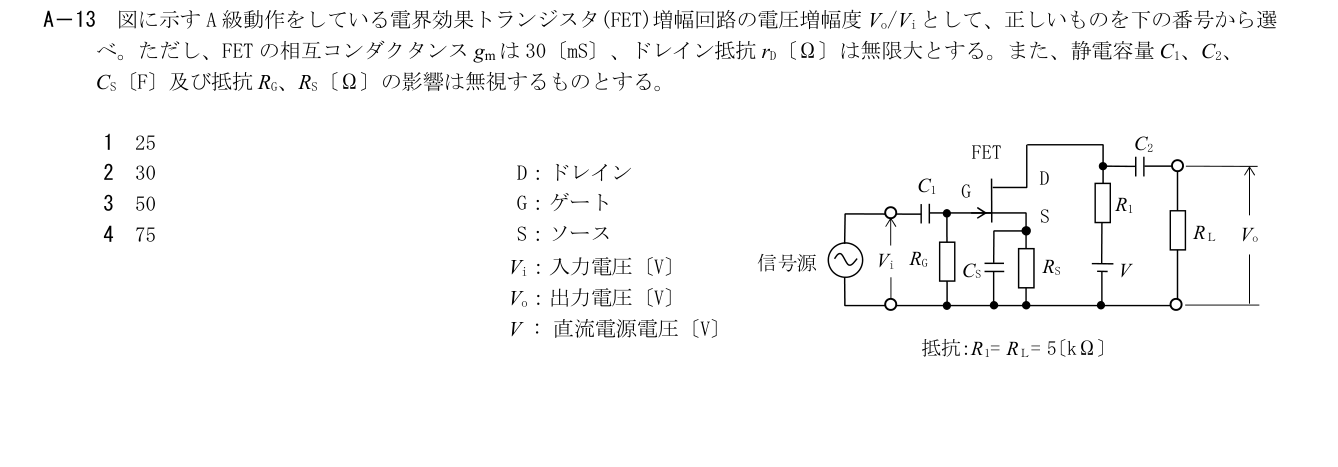

原図はソース接地の反転増幅。
2026年9月試験 第二級総合無線通信士 無線工学の基礎 問13(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
交流負荷は5 kΩ||5 kΩ=2.5 kΩ。小信号の符号付き比vo/vi=-gm×2.5 kΩ=-75、選択肢の正値で問われる電圧増幅度（振幅比）は75。反転の符号を利得の大きさと混同しない。
各選択肢の解説
- 1
1
交流負荷はR1とRLの並列2.5 kΩなのでgm×負荷は75。25ではない。
- 2
2
gm=30 mSだけを数字として使うのではなく、負荷抵抗2.5 kΩを掛けて無次元の利得75を得る。
- 3
3
R1||RL=2.5 kΩであり、電圧利得の大きさは0.03×2500=75となる。
- 4
4
rD=∞、容量等の影響を無視する指定では、増幅度の大きさgm(R1||RL)=75である。
