ループ全体でπの位相差となる負帰還を考えると、Aaがπ反転するためBfの位相差は0。|Aa|β≫1の近似では閉ループ増幅度の大きさ|Aa|/(1+|Aa|β)≈1/β。

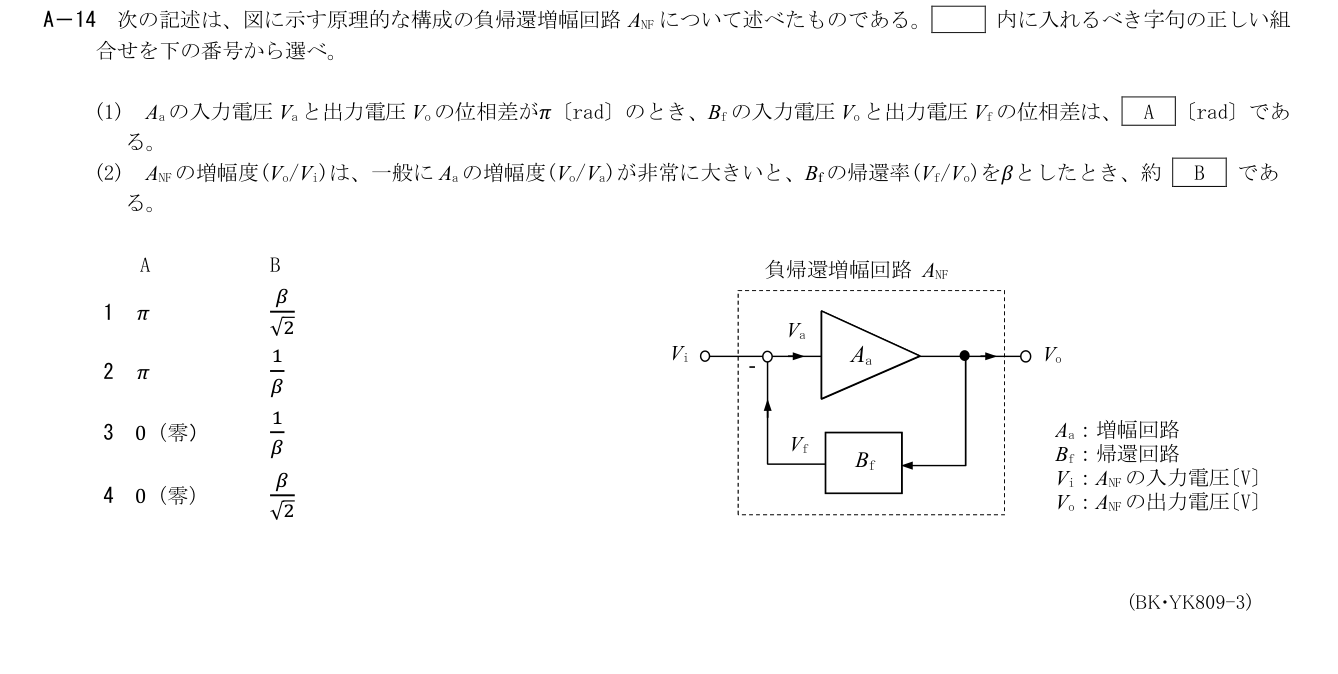

2026年9月試験 第二級総合無線通信士 無線工学の基礎 問14(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
前向き増幅がπ反転するので、負帰還となる帰還網の位相は0である。高ループ利得の増幅度もβ/√2ではない。
- 2
2
増幅度の大きさ1/βは合うが、帰還網までπ反転するとループ位相が2πとなり本問の負帰還条件ではない。
- 3
3
帰還網は位相0で前向き増幅のπ反転を保つ。ループ利得が十分大きければ閉ループ増幅度の大きさは約1/βとなる。
- 4
4
帰還網の位相0は合うが、高ループ利得時の閉ループ利得は1/βでありβ/√2ではない。
