第二級総合無線通信士2026年9月試験無線工学の基礎問 16(a)

2026年9月試験 第二級総合無線通信士 無線工学の基礎 問16(a)

難度標準

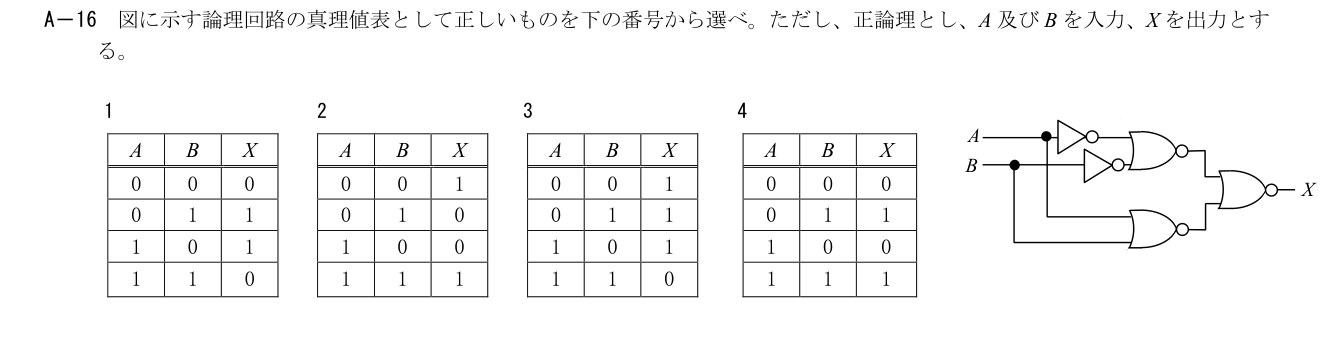

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

上段はNOT AとNOT BのNORなのでAB。

詳細Layer 2
展開

下段は¬(A∨B)。最終NORでX=¬[AB∨¬(A∨B)]=A⊕B。四入力を代入して0,1,1,0となる。

各選択肢の解説

1

1

上段がAB、下段が¬(A∨B)、最終段がそのNORなので排他的論理和となり、入力が異なる二行だけ1で合う。

2

2

これは排他的NORの表であり、最終段の出力否定を含めた本回路のXORと逆になる。

3

3

この表はNANDだが、本回路では入力00のとき下段NORが1となり最終出力は0である。

4

4

この表はBをそのまま出す表であり、入力10で本回路が1になる点と合わない。
