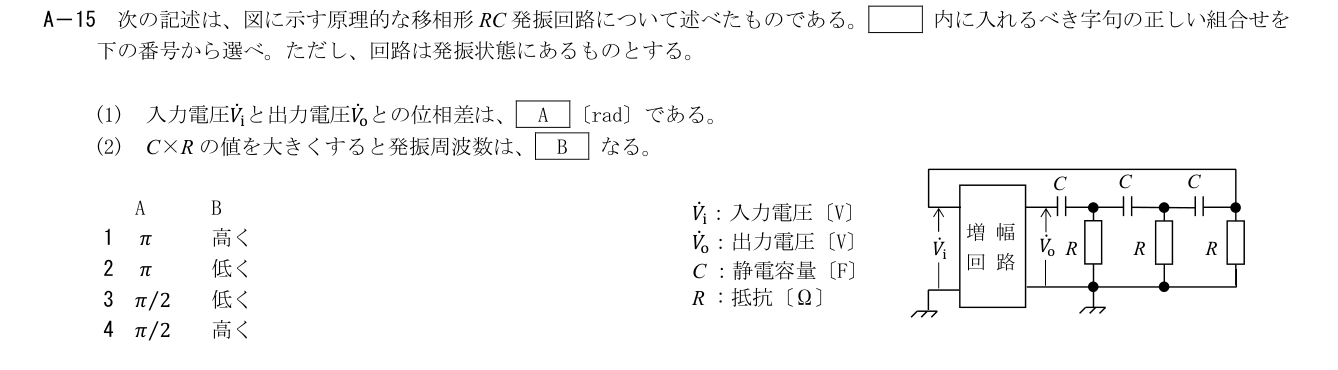

原理的な移相形発振回路では、増幅部の反転πと三段RCの移相πで一周2πの正帰還を作る。等しいR/Cの回路で発振周波数は1/(RC)に比例するので、C×Rが増すと低くなる。
2026年9月試験 第二級総合無線通信士 無線工学の基礎 問15(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
増幅回路のπ反転は合うが、RC時定数を大きくすると同じ位相条件になる周波数は低くなる。
- 2
2
三段RC回路によるπの移相に増幅回路のπ反転を加えて発振する。RC増大で発振周波数は低下する。
- 3
3
RC増大による低下は合うが、増幅回路の位相差はπでありπ/2ではない。
- 4
4
増幅回路の位相差はπ、RC増大では周波数が低くなるため両欄が違う。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:

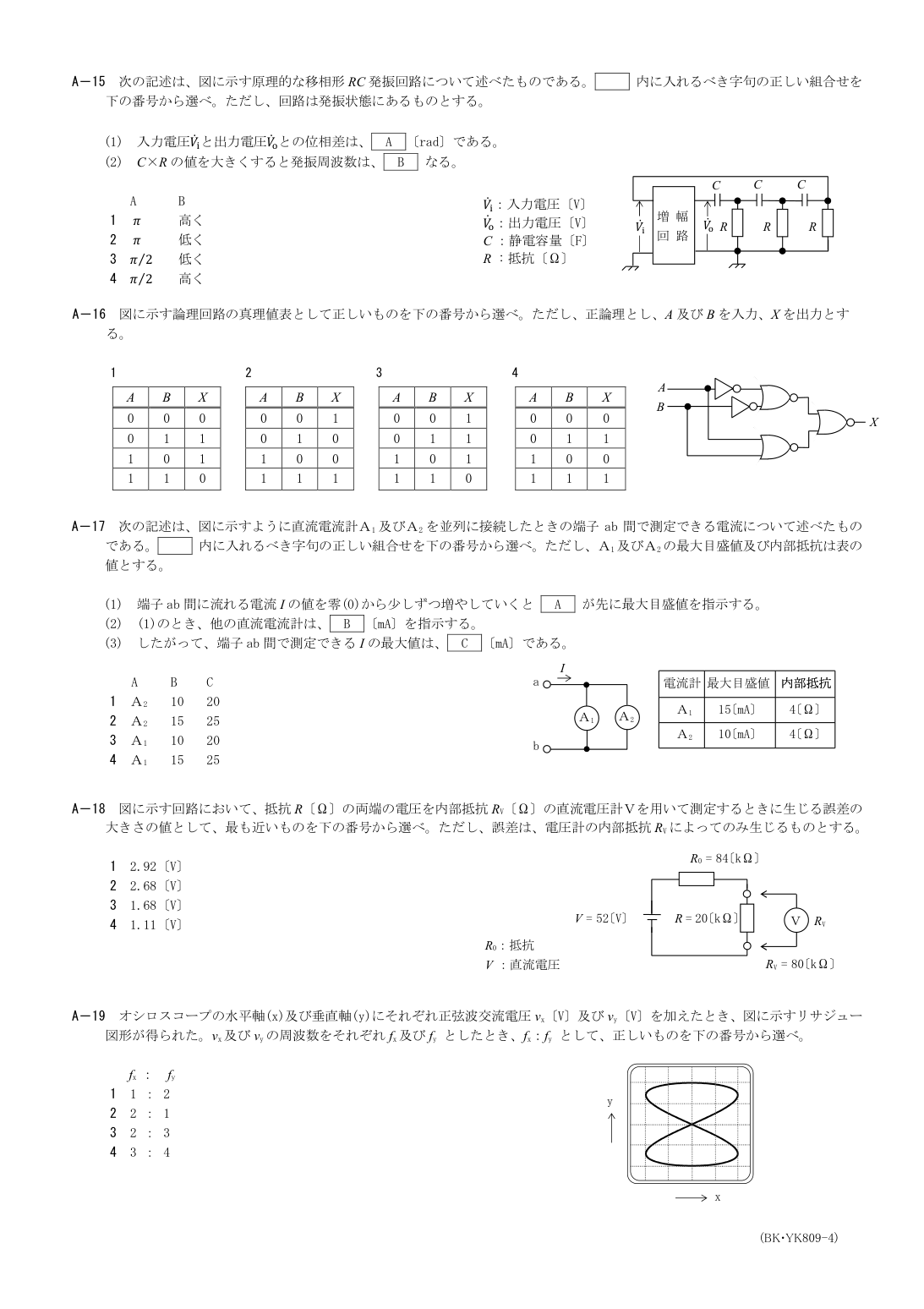

出典：公益財団法人日本無線協会 第二級総合無線通信士 2026-09期 kiso A15（問題・正答）。原図・数式・候補語群は公式PDF原画像を正本とし、解説は過去問AIの独自草稿。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
