未接続ではVR=52×20/(84+20)=10 V。

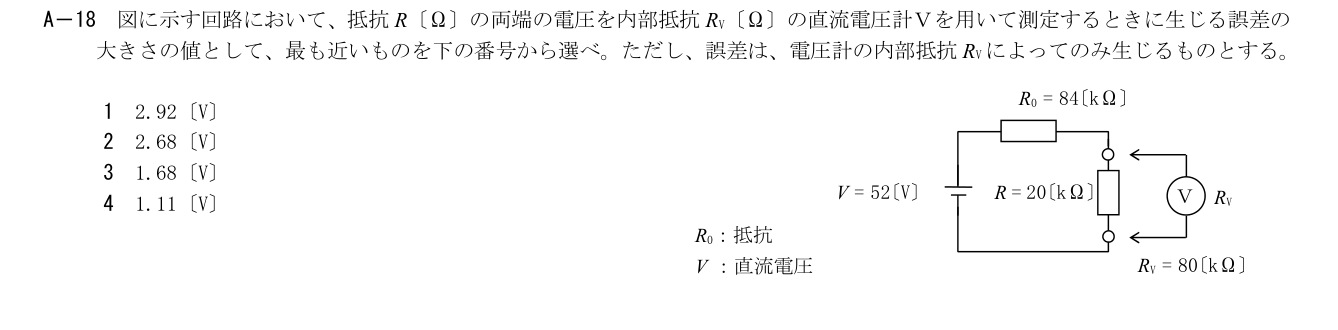

2026年9月試験 第二級総合無線通信士 無線工学の基礎 問18(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
電圧計接続後はR||RV=16 kΩとなり、測定値52×16/(84+16)=8.32 V。負荷効果による誤差の大きさ10−8.32=1.68 V。
各選択肢の解説
- 1
1
電圧計を接続すると20 kΩ||80 kΩ=16 kΩ。未接続10 Vとの差は1.68 Vで2.92 Vではない。
- 2
2
負荷後の分圧は52×16/(84+16)=8.32 Vで、真の10 Vとの差は1.68 V。
- 3
3
未接続の電圧10 Vと接続後8.32 Vの差は1.68 Vとなる。
- 4
4
電圧計内部抵抗を並列に入れたときの変化を計算すると1.68 Vであり1.11 Vではない。
