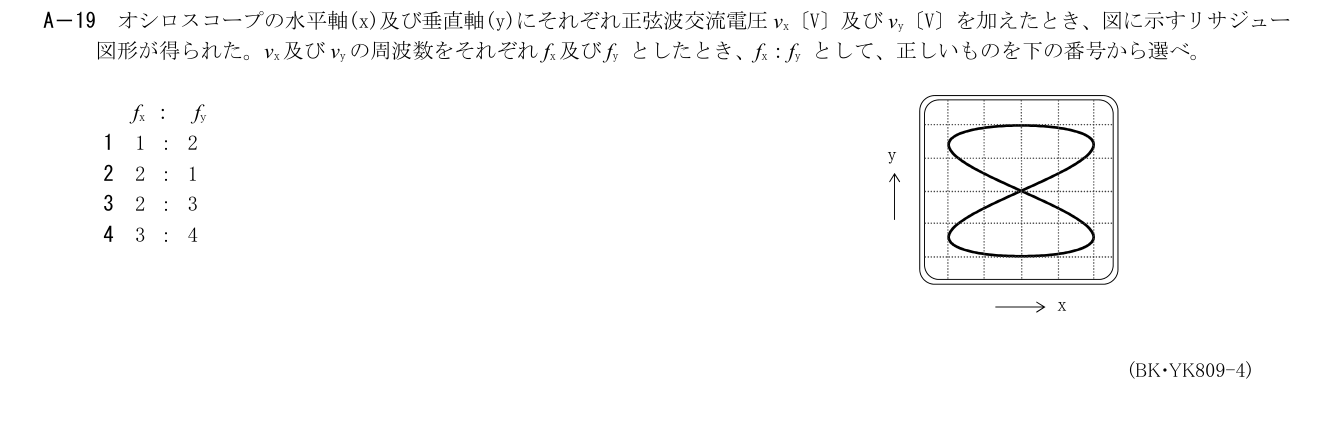

原図は縦向きの8字形。
2026年9月試験 第二級総合無線通信士 無線工学の基礎 問19(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
x=A sin(2ωt)、y=B sin(ωt)と置くと、y=0の中央を通り上下に一つずつ輪を作り、原図を再現する。したがってfx:fy=2:1。
各選択肢の解説
- 1
1
fx:fy=1:2なら二つの輪が左右に並ぶ形であり、原図の上下二つの輪とは異なる。
- 2
2
yが一周期の間にxが二周期となると上下二つの輪の8字形になるため、fx:fy=2:1が合う。
- 3
3
周波数比2:3では上下二つだけの8字形とならず、原図の閉曲線構造に合わない。
- 4
4
3:4ではさらに多くの節・接点を持つ図形となり、原図に合わない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級総合無線通信士 2026-09期 kiso A19（問題・正答）。原図・数式・候補語群は公式PDF原画像を正本とし、解説は過去問AIの独自草稿。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
