第一級陸上特殊無線技士2026年2月試験無線工学問 3

2026年2月試験第一級陸上特殊無線技士無線工学問3

難度

やや易

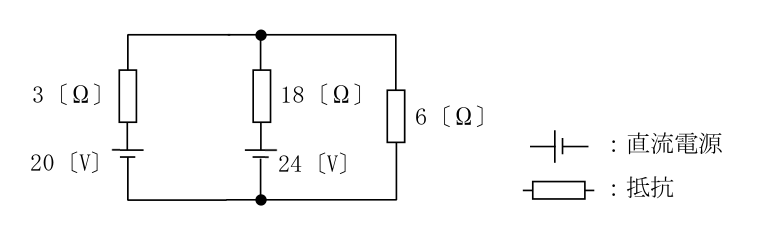

図に示す回路において、6〔Ω〕の抵抗の両端の電圧の値として、最も近いものを下の番号から選べ。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

(V－20)/3＋(V－24)/18＋V/6＝0。両辺を18倍すると6V－120＋V－24＋3V＝0、したがって10V＝144、V＝14.4〔V〕である。

1: 9.6〔V〕
誤り。6〔Ω〕抵抗の上端電位をV〔V〕とすると、キルヒホッフの電流則より(V－20)/3＋(V－24)/18＋V/6＝0であり、V＝14.4〔V〕となる。
2: 12.0〔V〕
誤り。三つの並列枝について節点方程式を解くと12.0〔V〕ではなく14.4〔V〕である。
3: 14.4〔V〕
正しい。(V－20)/3＋(V－24)/18＋V/6＝0。両辺を18倍すると6V－120＋V－24＋3V＝0、したがって10V＝144、V＝14.4〔V〕である。
4: 16.8〔V〕
誤り。節点方程式から得られる6〔Ω〕抵抗の両端電圧は14.4〔V〕である。
5: 19.2〔V〕
誤り。20〔V〕または24〔V〕の電源電圧を単純に抵抗比へ適用した値ではなく、両電源を含む全枝の電流を同時に満たす14.4〔V〕が必要である。
