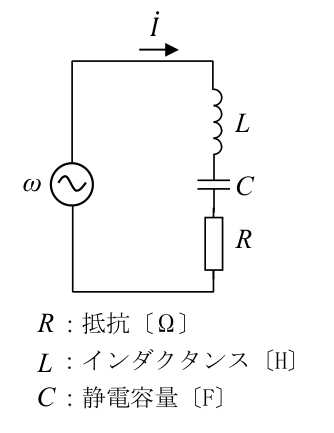

2026年2月試験 第一級陸上特殊無線技士 無線工学 問4

各選択肢の解説

1

A：ωL＝ωC、B：最小、C：最大

誤り。共振条件はωL＝1/(ωC)であり、共振時には電流が最大、インピーダンスが最小となる。

2

A：ωL＝ωC、B：最大、C：最小

誤り。BとCは共振時の関係として正しいが、Aの容量性リアクタンスはωCではなく1/(ωC)である。

3

A：ωL＝1/(ωC)、B：最小、C：最大

誤り。Aは正しいが、直列共振時はリアクタンスが相殺されて|Ż|＝Rと最小になり、電流は最大になる。

4

A：ωL＝1/(ωC)、B：最小、C：最小

誤り。AとCは適切だが、電流は最小ではなく最大になる。

5

A：ωL＝1/(ωC)、B：最大、C：最小

正しい。ωL－1/(ωC)＝0でリアクタンスが相殺され、|Ż|＝Rが最小となる。一定電圧では|İ|＝V/|Ż|であるため電流は最大となる。
