図は記号境界で波の位相が切り替わり振幅・周波数がほぼ一定のPSK。
2021年10月試験 第二級陸上特殊無線技士 無線工学 問19
難度
やや易

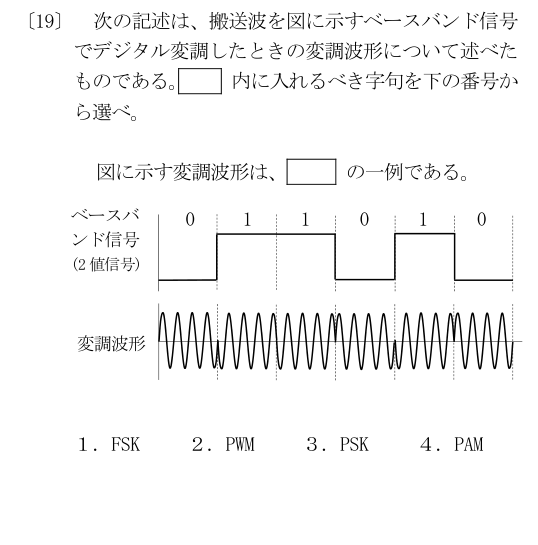

図のベースバンド信号で搬送波をデジタル変調したとき、示された変調波形は何の一例か。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
FSK
FSKは周波数を記号で切り替える。図は周波数より位相の切替えを示す。
- 2
PWM
PWMはパルス幅を変える方式で、図の連続搬送波ではない。
- 3
PSK
図は記号境界で波の位相が切り替わり振幅・周波数がほぼ一定のPSK。
- 4
PAM
PAMはパルス振幅を変えるが、図はパルス列でない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級陸上特殊無線技士試験 2021年10月期筆記 無線工学 問19（問題・正答）。解説は過去問AIが独自作成。図は原典から切り出し。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
