NPN記号の左がベース②、矢印がある下側がエミッタ③、上側がコレクタ①。
2022年2月試験 第二級陸上特殊無線技士 無線工学 問14
難度
やや易

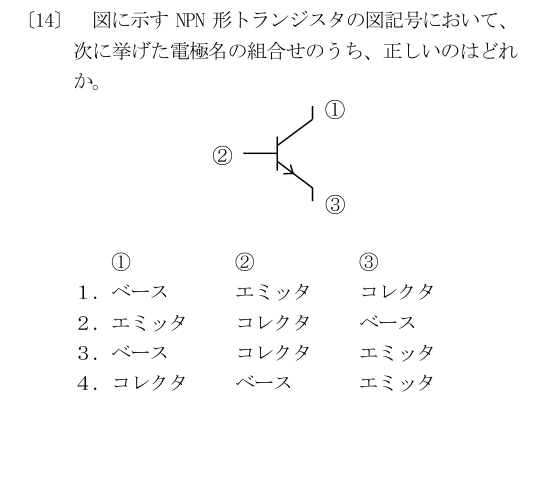

図に示すNPN形トランジスタの①②③の電極名の正しい組合せはどれか。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
ベース エミッタ コレクタ
①は上側のコレクタでありベースではない。
- 2
エミッタ コレクタ ベース
②は左のベースでありコレクタではない。
- 3
ベース コレクタ エミッタ
①はコレクタであり、②をコレクタとするのも誤り。
- 4
コレクタ ベース エミッタ
NPN記号の左がベース②、矢印がある下側がエミッタ③、上側がコレクタ①。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級陸上特殊無線技士試験 2022年2月期筆記 無線工学 問14（問題・正答）。解説は過去問AIが独自作成。図は原典から切り出し。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
