2026年3月試験 第三級海上無線通信士 無線工学 問9(a)

難度標準

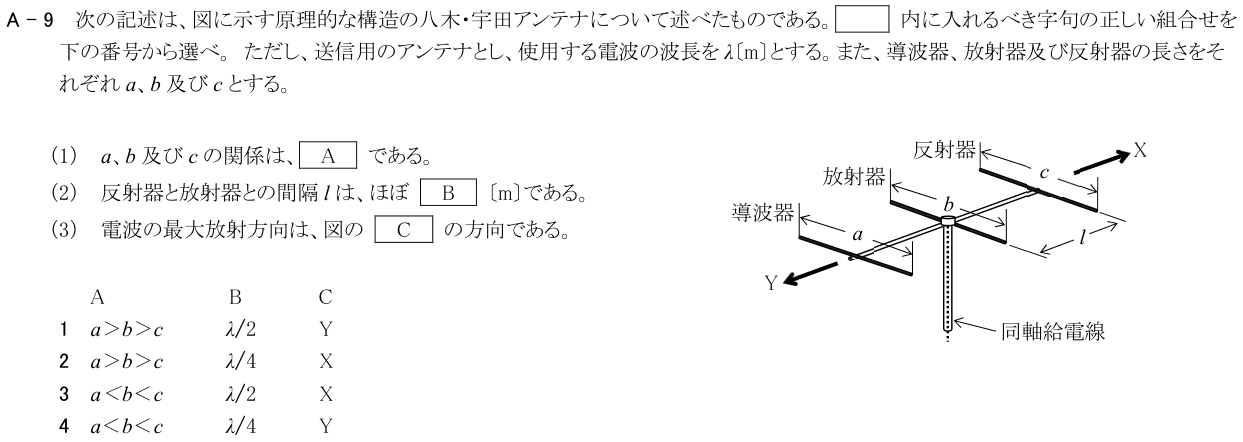

次の記述は、図に示す原理的な構造の八木・宇田アンテナについて述べたものである。

選択肢

解説

解説本文

展開
解説Layer 1

導波器aは最も短く、反射器cは最も長いのでa<b<cとなる。反射器と放射器の間隔lはほぼλ/4 mで、最大放射方向は導波器側のY方向である。

各選択肢の解説

1

1

最大放射方向Yは合うが、導波器aは放射器bより短く、反射器cは放射器より長いため長さ関係が逆である。また、図の間隔lはほぼλ/4でありλ/2ではない。

2

2

間隔λ/4は合うが、長さ関係が逆であり、最大放射方向も反射器側Xではなく導波器側Yである。

3

3

導波器、放射器、反射器の長さ関係a<b<cは合うが、間隔はほぼλ/4であり、最大放射方向は導波器側Yである。

4

4

導波器aは最も短く、反射器cは最も長いのでa<b<cとなる。反射器と放射器の間隔lはほぼλ/4 mで、最大放射方向は導波器側のY方向である。
