Aで基準信号と分周帰還信号の位相差を検出し、その誤差信号をLPFで平滑化してBのVCOを制御する。VCO出力の一部を分周して帰還するため、図のPLL構成と一致する。
2026年3月試験 第三級海上無線通信士 無線工学 問1(a)
難度
標準

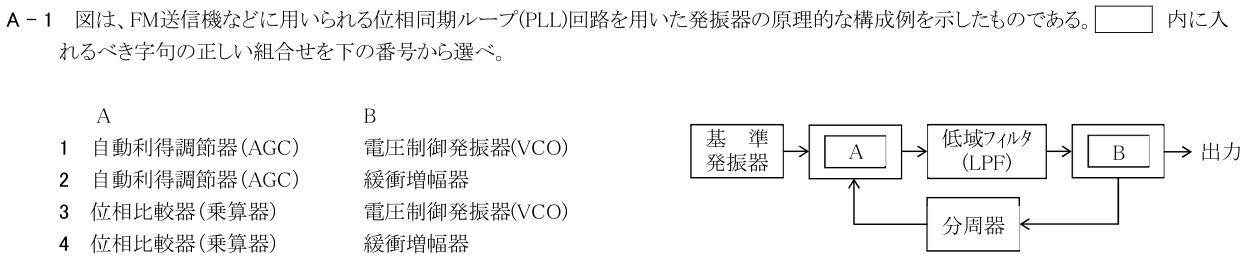

図は、FM送信機などに用いられる位相同期ループ(PLL)回路を用いた発振器の原理的な構成例を示したものである。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
BをVCOとする点はPLL発振器の構成に合うが、基準発振器の信号と分周器から戻る信号を比較するAはAGCではなく位相比較器である。
- 2
2
Aは位相比較器であるべきで、BもLPFの制御電圧に応じて発振周波数が変化するVCOであるべきなので、両方とも不適切。
- 3
3
Aで基準信号と分周帰還信号の位相差を検出し、その誤差信号をLPFで平滑化してBのVCOを制御する。VCO出力の一部を分周して帰還するため、図のPLL構成と一致する。
- 4
4
Aは正しいが、緩衝増幅器はLPFからの誤差信号で発振周波数を制御する素子ではない。BにはVCOが必要である。
